Flachdichtungen Form FF nach DIN 86071 mit Schraubenlöchern für glatte Flansche ohne Dichtleiste PN 6 bis PN 25 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm

Dichtungstechnik - statische Dichtungen mit Abmessungen und Artikelnummern

Flachdichtungen Form FF nach DIN 86071 mit Schraubenlöchern für glatte Flansche ohne Dichtleiste PN 6, PN 10, PN 16 und PN 25 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm (FF / Full face gasket / Dichtung bis Flansch-Außendurchmesser)

Bild einer runden Flachdichtung mit Schraubenlöchern nach DIN 86071

Beschreibung und Eigenschaften

Datenblatt RA-ID
028128
Hersteller
Kurzzeichen
EPDM
Chemische Bezeichnung
-
Handelsname(n)

EPDM 67 Shore A PO

Einsatzbereich

Hochwertige peroxidisch (PO) vernetzte EPDM Qualität mit Freigabe KTW D1, D2 für Heiß- und Kaltwasser z.B. für Flachdichtungen im Trinkwasserbereich, Pufferspeicher, Wärmetauscher

Bemerkungen

Shore-Härte A: 67 +8 / -7
Farbe: Schwarz
Einsatztemperatur: -40°C - +120°C
Reißdehnung %: 200

Prüfungen und Zulassungen:
KTW D1, D2 für Heiß- und Kaltwasser

Datenblatt
Datenblatt als PDF herunterladen

Bei der Vielseitigkeit der Einbau- und Betriebsbedingungen sowie der Anwendungs- und Verfahrenstechnik können diese Angaben nur als unverbindliche Richtlinien gelten. Irrtümer und Änderungen vorbehalten. Abweichende Stärken, Abmessungen, Normen oder Ausführung nach Kundenvorgabe auf Anfrage möglich.

Fertigungstoleranzen der Dichtungen

DIN 7715 T5 P2 → Fertigungstoleranzen-Übersicht

Lieferform der Dichtungen

Aus Platten oder Rollenware geschnitten oder gestanzt.

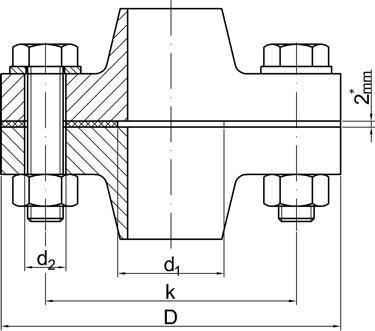

Bild einer Flachdichtung nach DIN 86071Maßskizze für Flachdichtungen Form FF nach DIN 86071 mit Schraubenlöchern für glatte Flansche

Bemerkungen

Bis ca. 1400mm Außendurchmesser aus voller Platte möglich. Darüber hinaus aus mehreren losen Segmenten mit Puzzleverbindung oder aus mehreren Segmenten geschäftet und geklebt.

Flachdichtungen Form FF nach DIN 86071 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern (FF / Full face gasket / Dichtung bis Flansch-Außendurchmesser)

RA-ID
Nennweite [DN]
Nenndruck [PN]
Außendurchmesser d2 [mm]
Innendurchmesser d1 [mm]
Stärke [mm]
Toleranz Norm
No items found.
No items found.
No items found.
No items found.

Flachdichtungen Form FF nach DIN 86071 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern (FF / Full face gasket / Dichtung bis Flansch-Außendurchmesser)

RA-ID
Nennweite [DN]
Nenndruck [PN]
Außendurchmesser Ø D [mm]
Innendurchmesser Ø d1 [mm]
Stärke [mm]
Anzahl der Löcher
Loch Ø d2 [mm]
Lochkreis Ø k [mm]
Toleranz Norm
103422
DN 10 (DN10)
PN 10 (PN10)
90
18
3,00
4
14
60
DIN 7715 T5 P2
RA-ID 103422 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 10 (DN10) PN 10 (PN10) nach DIN 86071; Ø 90 / 18 x 3,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103422
DN 10 (DN10)
PN 16 (PN16)
90
18
3,00
4
14
60
DIN 7715 T5 P2
RA-ID 103422 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 10 (DN10) PN 16 (PN16) nach DIN 86071; Ø 90 / 18 x 3,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103422
DN 10 (DN10)
PN 25 (PN25)
90
18
3,00
4
14
60
DIN 7715 T5 P2
RA-ID 103422 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 10 (DN10) PN 25 (PN25) nach DIN 86071; Ø 90 / 18 x 3,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103424
DN 15 (DN15)
PN 10 (PN10)
95
22
3,00
4
14
65
DIN 7715 T5 P2
RA-ID 103424 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 15 (DN15) PN 10 (PN10) nach DIN 86071; Ø 95 / 22 x 3,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103424
DN 15 (DN15)
PN 16 (PN16)
95
22
3,00
4
14
65
DIN 7715 T5 P2
RA-ID 103424 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 15 (DN15) PN 16 (PN16) nach DIN 86071; Ø 95 / 22 x 3,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103424
DN 15 (DN15)
PN 25 (PN25)
95
22
3,00
4
14
65
DIN 7715 T5 P2
RA-ID 103424 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 15 (DN15) PN 25 (PN25) nach DIN 86071; Ø 95 / 22 x 3,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103423
DN 20 (DN20)
PN 6 (PN6)
90
29
3,00
4
11
65
DIN 7715 T5 P2
RA-ID 103423 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 20 (DN20) PN 6 (PN6) nach DIN 86071; Ø 90 / 29 x 3,00 — 4x Ø 11 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103426
DN 20 (DN20)
PN 10 (PN10)
105
29
3,00
4
14
75
DIN 7715 T5 P2
RA-ID 103426 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 20 (DN20) PN 10 (PN10) nach DIN 86071; Ø 105 / 29 x 3,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103426
DN 20 (DN20)
PN 16 (PN16)
105
29
3,00
4
14
75
DIN 7715 T5 P2
RA-ID 103426 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 20 (DN20) PN 16 (PN16) nach DIN 86071; Ø 105 / 29 x 3,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103426
DN 20 (DN20)
PN 25 (PN25)
105
29
3,00
4
14
75
DIN 7715 T5 P2
RA-ID 103426 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 20 (DN20) PN 25 (PN25) nach DIN 86071; Ø 105 / 29 x 3,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103425
DN 25 (DN25)
PN 6 (PN6)
100
36
3,00
4
11
75
DIN 7715 T5 P2
RA-ID 103425 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 25 (DN25) PN 6 (PN6) nach DIN 86071; Ø 100 / 36 x 3,00 — 4x Ø 11 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103427
DN 25 (DN25)
PN 10 (PN10)
115
36
3,00
4
14
85
DIN 7715 T5 P2
RA-ID 103427 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 25 (DN25) PN 10 (PN10) nach DIN 86071; Ø 115 / 36 x 3,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103427
DN 25 (DN25)
PN 16 (PN16)
115
36
3,00
4
14
85
DIN 7715 T5 P2
RA-ID 103427 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 25 (DN25) PN 16 (PN16) nach DIN 86071; Ø 115 / 36 x 3,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103427
DN 25 (DN25)
PN 25 (PN25)
115
36
3,00
4
14
85
DIN 7715 T5 P2
RA-ID 103427 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 25 (DN25) PN 25 (PN25) nach DIN 86071; Ø 115 / 36 x 3,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103428
DN 32 (DN32)
PN 6 (PN6)
120
47
3,00
4
14
90
DIN 7715 T5 P2
RA-ID 103428 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 32 (DN32) PN 6 (PN6) nach DIN 86071; Ø 120 / 47 x 3,00 — 4x Ø 14 LK 90; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
102784
DN 32 (DN32)
PN 10 (PN10)
140
47
3,00
4
18
100
DIN 7715 T5 P2
RA-ID 102784 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 32 (DN32) PN 10 (PN10) nach DIN 86071; Ø 140 / 47 x 3,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
102784
DN 32 (DN32)
PN 16 (PN16)
140
47
3,00
4
18
100
DIN 7715 T5 P2
RA-ID 102784 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 32 (DN32) PN 16 (PN16) nach DIN 86071; Ø 140 / 47 x 3,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
102784
DN 32 (DN32)
PN 25 (PN25)
140
47
3,00
4
18
100
DIN 7715 T5 P2
RA-ID 102784 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 32 (DN32) PN 25 (PN25) nach DIN 86071; Ø 140 / 47 x 3,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103429
DN 40 (DN40)
PN 6 (PN6)
130
53
3,00
4
14
100
DIN 7715 T5 P2
RA-ID 103429 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 40 (DN40) PN 6 (PN6) nach DIN 86071; Ø 130 / 53 x 3,00 — 4x Ø 14 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103431
DN 40 (DN40)
PN 10 (PN10)
150
53
3,00
4
18
110
DIN 7715 T5 P2
RA-ID 103431 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 40 (DN40) PN 10 (PN10) nach DIN 86071; Ø 150 / 53 x 3,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103431
DN 40 (DN40)
PN 16 (PN16)
150
53
3,00
4
18
110
DIN 7715 T5 P2
RA-ID 103431 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 40 (DN40) PN 16 (PN16) nach DIN 86071; Ø 150 / 53 x 3,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103431
DN 40 (DN40)
PN 25 (PN25)
150
53
3,00
4
18
110
DIN 7715 T5 P2
RA-ID 103431 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 40 (DN40) PN 25 (PN25) nach DIN 86071; Ø 150 / 53 x 3,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103430
DN 50 (DN50)
PN 6 (PN6)
140
65
3,00
4
14
110
DIN 7715 T5 P2
RA-ID 103430 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 50 (DN50) PN 6 (PN6) nach DIN 86071; Ø 140 / 65 x 3,00 — 4x Ø 14 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
066243
DN 50 (DN50)
PN 10 (PN10)
165
65
3,00
4
18
125
DIN 7715 T5 P2
RA-ID 066243 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 50 (DN50) PN 10 (PN10) nach DIN 86071; Ø 165 / 65 x 3,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
066243
DN 50 (DN50)
PN 16 (PN16)
165
65
3,00
4
18
125
DIN 7715 T5 P2
RA-ID 066243 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 50 (DN50) PN 16 (PN16) nach DIN 86071; Ø 165 / 65 x 3,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
066243
DN 50 (DN50)
PN 25 (PN25)
165
65
3,00
4
18
125
DIN 7715 T5 P2
RA-ID 066243 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 50 (DN50) PN 25 (PN25) nach DIN 86071; Ø 165 / 65 x 3,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103432
DN 65 (DN65)
PN 6 (PN6)
160
81
3,00
4
14
130
DIN 7715 T5 P2
RA-ID 103432 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 65 (DN65) PN 6 (PN6) nach DIN 86071; Ø 160 / 81 x 3,00 — 4x Ø 14 LK 130; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
078688
DN 65 (DN65)
PN 10 (PN10)
185
81
3,00
4
18
145
DIN 7715 T5 P2
RA-ID 078688 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 65 (DN65) PN 10 (PN10) nach DIN 86071; Ø 185 / 81 x 3,00 — 4x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
078688
DN 65 (DN65)
PN 16 (PN16)
185
81
3,00
4
18
145
DIN 7715 T5 P2
RA-ID 078688 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 65 (DN65) PN 16 (PN16) nach DIN 86071; Ø 185 / 81 x 3,00 — 4x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103433
DN 65 (DN65)
PN 25 (PN25)
185
81
3,00
8
18
145
DIN 7715 T5 P2
RA-ID 103433 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 65 (DN65) PN 25 (PN25) nach DIN 86071; Ø 185 / 81 x 3,00 — 8x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103434
DN 80 (DN80)
PN 6 (PN6)
190
93
3,00
4
18
150
DIN 7715 T5 P2
RA-ID 103434 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 80 (DN80) PN 6 (PN6) nach DIN 86071; Ø 190 / 93 x 3,00 — 4x Ø 18 LK 150; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089743
DN 80 (DN80)
PN 10 (PN10)
200
93
3,00
8
18
160
DIN 7715 T5 P2
RA-ID 089743 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 80 (DN80) PN 10 (PN10) nach DIN 86071; Ø 200 / 93 x 3,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089743
DN 80 (DN80)
PN 16 (PN16)
200
93
3,00
8
18
160
DIN 7715 T5 P2
RA-ID 089743 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 80 (DN80) PN 16 (PN16) nach DIN 86071; Ø 200 / 93 x 3,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089743
DN 80 (DN80)
PN 25 (PN25)
200
93
3,00
8
18
160
DIN 7715 T5 P2
RA-ID 089743 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 80 (DN80) PN 25 (PN25) nach DIN 86071; Ø 200 / 93 x 3,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
088788
DN 100 (DN100)
PN 6 (PN6)
210
120
3,00
4
18
170
DIN 7715 T5 P2
RA-ID 088788 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 100 (DN100) PN 6 (PN6) nach DIN 86071; Ø 210 / 120 x 3,00 — 4x Ø 18 LK 170; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089027
DN 100 (DN100)
PN 10 (PN10)
220
120
3,00
8
18
180
DIN 7715 T5 P2
RA-ID 089027 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 100 (DN100) PN 10 (PN10) nach DIN 86071; Ø 220 / 120 x 3,00 — 8x Ø 18 LK 180; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089027
DN 100 (DN100)
PN 16 (PN16)
220
120
3,00
8
18
180
DIN 7715 T5 P2
RA-ID 089027 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 100 (DN100) PN 16 (PN16) nach DIN 86071; Ø 220 / 120 x 3,00 — 8x Ø 18 LK 180; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
097833
DN 100 (DN100)
PN 25 (PN25)
235
120
3,00
8
22
190
DIN 7715 T5 P2
RA-ID 097833 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 100 (DN100) PN 25 (PN25) nach DIN 86071; Ø 235 / 120 x 3,00 — 8x Ø 22 LK 190; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103435
DN 125 (DN125)
PN 6 (PN6)
240
146
3,00
8
18
200
DIN 7715 T5 P2
RA-ID 103435 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 125 (DN125) PN 6 (PN6) nach DIN 86071; Ø 240 / 146 x 3,00 — 8x Ø 18 LK 200; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103436
DN 125 (DN125)
PN 10 (PN10)
250
146
3,00
8
18
210
DIN 7715 T5 P2
RA-ID 103436 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 125 (DN125) PN 10 (PN10) nach DIN 86071; Ø 250 / 146 x 3,00 — 8x Ø 18 LK 210; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103436
DN 125 (DN125)
PN 16 (PN16)
250
146
3,00
8
18
210
DIN 7715 T5 P2
RA-ID 103436 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 125 (DN125) PN 16 (PN16) nach DIN 86071; Ø 250 / 146 x 3,00 — 8x Ø 18 LK 210; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103438
DN 125 (DN125)
PN 25 (PN25)
270
146
3,00
8
26
220
DIN 7715 T5 P2
RA-ID 103438 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 125 (DN125) PN 25 (PN25) nach DIN 86071; Ø 270 / 146 x 3,00 — 8x Ø 26 LK 220; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103437
DN 150 (DN150)
PN 6 (PN6)
265
172
3,00
8
18
225
DIN 7715 T5 P2
RA-ID 103437 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 150 (DN150) PN 6 (PN6) nach DIN 86071; Ø 265 / 172 x 3,00 — 8x Ø 18 LK 225; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089744
DN 150 (DN150)
PN 10 (PN10)
285
172
3,00
8
22
240
DIN 7715 T5 P2
RA-ID 089744 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 150 (DN150) PN 10 (PN10) nach DIN 86071; Ø 285 / 172 x 3,00 — 8x Ø 22 LK 240; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089744
DN 150 (DN150)
PN 16 (PN16)
285
172
3,00
8
22
240
DIN 7715 T5 P2
RA-ID 089744 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 150 (DN150) PN 16 (PN16) nach DIN 86071; Ø 285 / 172 x 3,00 — 8x Ø 22 LK 240; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103440
DN 150 (DN150)
PN 25 (PN25)
300
172
3,00
8
26
250
DIN 7715 T5 P2
RA-ID 103440 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 150 (DN150) PN 25 (PN25) nach DIN 86071; Ø 300 / 172 x 3,00 — 8x Ø 26 LK 250; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103439
DN 175 (DN175)
PN 6 (PN6)
295
200
3,00
8
18
255
DIN 7715 T5 P2
RA-ID 103439 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 175 (DN175) PN 6 (PN6) nach DIN 86071; Ø 295 / 200 x 3,00 — 8x Ø 18 LK 255; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103441
DN 175 (DN175)
PN 10 (PN10)
315
200
3,00
8
22
270
DIN 7715 T5 P2
RA-ID 103441 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 175 (DN175) PN 10 (PN10) nach DIN 86071; Ø 315 / 200 x 3,00 — 8x Ø 22 LK 270; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103441
DN 175 (DN175)
PN 16 (PN16)
315
200
3,00
8
22
270
DIN 7715 T5 P2
RA-ID 103441 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 175 (DN175) PN 16 (PN16) nach DIN 86071; Ø 315 / 200 x 3,00 — 8x Ø 22 LK 270; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103442
DN 175 (DN175)
PN 25 (PN25)
330
200
3,00
12
26
280
DIN 7715 T5 P2
RA-ID 103442 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 175 (DN175) PN 25 (PN25) nach DIN 86071; Ø 330 / 200 x 3,00 — 12x Ø 26 LK 280; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
088432
DN 200 (DN200)
PN 6 (PN6)
320
225
3,00
8
18
280
DIN 7715 T5 P2
RA-ID 088432 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 200 (DN200) PN 6 (PN6) nach DIN 86071; Ø 320 / 225 x 3,00 — 8x Ø 18 LK 280; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089011
DN 200 (DN200)
PN 10 (PN10)
340
225
3,00
8
22
295
DIN 7715 T5 P2
RA-ID 089011 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 200 (DN200) PN 10 (PN10) nach DIN 86071; Ø 340 / 225 x 3,00 — 8x Ø 22 LK 295; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089745
DN 200 (DN200)
PN 16 (PN16)
340
225
3,00
12
22
295
DIN 7715 T5 P2
RA-ID 089745 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 200 (DN200) PN 16 (PN16) nach DIN 86071; Ø 340 / 225 x 3,00 — 12x Ø 22 LK 295; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103444
DN 200 (DN200)
PN 25 (PN25)
360
225
3,00
12
26
310
DIN 7715 T5 P2
RA-ID 103444 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 200 (DN200) PN 25 (PN25) nach DIN 86071; Ø 360 / 225 x 3,00 — 12x Ø 26 LK 310; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103445
DN 250 (DN250)
PN 6 (PN6)
375
262
3,00
12
18
335
DIN 7715 T5 P2
RA-ID 103445 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 250 (DN250) PN 6 (PN6) nach DIN 86071; Ø 375 / 262 x 3,00 — 12x Ø 18 LK 335; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089028
DN 250 (DN250)
PN 10 (PN10)
395
262
3,00
12
22
350
DIN 7715 T5 P2
RA-ID 089028 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 250 (DN250) PN 10 (PN10) nach DIN 86071; Ø 395 / 262 x 3,00 — 12x Ø 22 LK 350; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089746
DN 250 (DN250)
PN 16 (PN16)
405
262
3,00
12
26
355
DIN 7715 T5 P2
RA-ID 089746 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 250 (DN250) PN 16 (PN16) nach DIN 86071; Ø 405 / 262 x 3,00 — 12x Ø 26 LK 355; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103446
DN 250 (DN250)
PN 25 (PN25)
425
262
3,00
12
30
370
DIN 7715 T5 P2
RA-ID 103446 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 250 (DN250) PN 25 (PN25) nach DIN 86071; Ø 425 / 262 x 3,00 — 12x Ø 30 LK 370; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103447
DN 300 (DN300)
PN 6 (PN6)
440
332
3,00
12
22
395
DIN 7715 T5 P2
RA-ID 103447 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 300 (DN300) PN 6 (PN6) nach DIN 86071; Ø 440 / 332 x 3,00 — 12x Ø 22 LK 395; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103448
DN 300 (DN300)
PN 10 (PN10)
445
332
3,00
12
22
400
DIN 7715 T5 P2
RA-ID 103448 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 300 (DN300) PN 10 (PN10) nach DIN 86071; Ø 445 / 332 x 3,00 — 12x Ø 22 LK 400; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089747
DN 300 (DN300)
PN 16 (PN16)
460
332
3,00
12
26
410
DIN 7715 T5 P2
RA-ID 089747 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 300 (DN300) PN 16 (PN16) nach DIN 86071; Ø 460 / 332 x 3,00 — 12x Ø 26 LK 410; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103449
DN 300 (DN300)
PN 25 (PN25)
485
332
3,00
16
30
430
DIN 7715 T5 P2
RA-ID 103449 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 300 (DN300) PN 25 (PN25) nach DIN 86071; Ø 485 / 332 x 3,00 — 16x Ø 30 LK 430; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
088323
DN 350 (DN350)
PN 6 (PN6)
490
363
3,00
12
22
445
DIN 7715 T5 P2
RA-ID 088323 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 350 (DN350) PN 6 (PN6) nach DIN 86071; Ø 490 / 363 x 3,00 — 12x Ø 22 LK 445; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103450
DN 350 (DN350)
PN 10 (PN10)
505
363
3,00
16
22
460
DIN 7715 T5 P2
RA-ID 103450 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 350 (DN350) PN 10 (PN10) nach DIN 86071; Ø 505 / 363 x 3,00 — 16x Ø 22 LK 460; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103451
DN 350 (DN350)
PN 16 (PN16)
520
363
3,00
16
26
470
DIN 7715 T5 P2
RA-ID 103451 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 350 (DN350) PN 16 (PN16) nach DIN 86071; Ø 520 / 363 x 3,00 — 16x Ø 26 LK 470; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103453
DN 350 (DN350)
PN 25 (PN25)
555
363
3,00
16
33
490
DIN 7715 T5 P2
RA-ID 103453 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 350 (DN350) PN 25 (PN25) nach DIN 86071; Ø 555 / 363 x 3,00 — 16x Ø 33 LK 490; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103452
DN 400 (DN400)
PN 6 (PN6)
540
415
3,00
16
22
495
DIN 7715 T5 P2
RA-ID 103452 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 400 (DN400) PN 6 (PN6) nach DIN 86071; Ø 540 / 415 x 3,00 — 16x Ø 22 LK 495; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103454
DN 400 (DN400)
PN 10 (PN10)
565
415
3,00
16
26
515
DIN 7715 T5 P2
RA-ID 103454 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 400 (DN400) PN 10 (PN10) nach DIN 86071; Ø 565 / 415 x 3,00 — 16x Ø 26 LK 515; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
089748
DN 400 (DN400)
PN 16 (PN16)
580
415
3,00
16
30
525
DIN 7715 T5 P2
RA-ID 089748 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 400 (DN400) PN 16 (PN16) nach DIN 86071; Ø 580 / 415 x 3,00 — 16x Ø 30 LK 525; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103455
DN 400 (DN400)
PN 25 (PN25)
620
415
3,00
16
36
550
DIN 7715 T5 P2
RA-ID 103455 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 400 (DN400) PN 25 (PN25) nach DIN 86071; Ø 620 / 415 x 3,00 — 16x Ø 36 LK 550; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
078179
DN 450 (DN450)
PN 6 (PN6)
595
467
3,00
16
22
550
DIN 7715 T5 P2
RA-ID 078179 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 450 (DN450) PN 6 (PN6) nach DIN 86071; Ø 595 / 467 x 3,00 — 16x Ø 22 LK 550; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103465
DN 450 (DN450)
PN 10 (PN10)
615
467
3,00
20
26
565
DIN 7715 T5 P2
RA-ID 103465 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 450 (DN450) PN 10 (PN10) nach DIN 86071; Ø 615 / 467 x 3,00 — 20x Ø 26 LK 565; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103466
DN 450 (DN450)
PN 16 (PN16)
640
467
3,00
20
30
585
DIN 7715 T5 P2
RA-ID 103466 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 450 (DN450) PN 16 (PN16) nach DIN 86071; Ø 640 / 467 x 3,00 — 20x Ø 30 LK 585; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103467
DN 500 (DN500)
PN 6 (PN6)
645
520
3,00
20
22
600
DIN 7715 T5 P2
RA-ID 103467 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 500 (DN500) PN 6 (PN6) nach DIN 86071; Ø 645 / 520 x 3,00 — 20x Ø 22 LK 600; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
078687
DN 500 (DN500)
PN 10 (PN10)
670
520
3,00
20
26
620
DIN 7715 T5 P2
RA-ID 078687 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 500 (DN500) PN 10 (PN10) nach DIN 86071; Ø 670 / 520 x 3,00 — 20x Ø 26 LK 620; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103456
DN 500 (DN500)
PN 16 (PN16)
715
520
3,00
20
33
650
DIN 7715 T5 P2
RA-ID 103456 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 500 (DN500) PN 16 (PN16) nach DIN 86071; Ø 715 / 520 x 3,00 — 20x Ø 33 LK 650; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103457
DN 500 (DN500)
PN 25 (PN25)
730
520
3,00
20
36
660
DIN 7715 T5 P2
RA-ID 103457 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 500 (DN500) PN 25 (PN25) nach DIN 86071; Ø 730 / 520 x 3,00 — 20x Ø 36 LK 660; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
053749
DN 600 (DN600)
PN 6 (PN6)
755
620
3,00
20
26
705
DIN 7715 T5 P2
RA-ID 053749 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 600 (DN600) PN 6 (PN6) nach DIN 86071; Ø 755 / 620 x 3,00 — 20x Ø 26 LK 705; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103458
DN 600 (DN600)
PN 10 (PN10)
780
620
3,00
20
30
725
DIN 7715 T5 P2
RA-ID 103458 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 600 (DN600) PN 10 (PN10) nach DIN 86071; Ø 780 / 620 x 3,00 — 20x Ø 30 LK 725; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103459
DN 600 (DN600)
PN 16 (PN16)
840
620
3,00
20
36
770
DIN 7715 T5 P2
RA-ID 103459 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 600 (DN600) PN 16 (PN16) nach DIN 86071; Ø 840 / 620 x 3,00 — 20x Ø 36 LK 770; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103460
DN 600 (DN600)
PN 25 (PN25)
845
620
3,00
20
39
770
DIN 7715 T5 P2
RA-ID 103460 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 600 (DN600) PN 25 (PN25) nach DIN 86071; Ø 845 / 620 x 3,00 — 20x Ø 39 LK 770; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103461
DN 700 (DN700)
PN 6 (PN6)
860
723
3,00
24
26
810
DIN 7715 T5 P2
RA-ID 103461 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 700 (DN700) PN 6 (PN6) nach DIN 86071; Ø 860 / 723 x 3,00 — 24x Ø 26 LK 810; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103462
DN 700 (DN700)
PN 10 (PN10)
895
723
3,00
24
30
840
DIN 7715 T5 P2
RA-ID 103462 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 700 (DN700) PN 10 (PN10) nach DIN 86071; Ø 895 / 723 x 3,00 — 24x Ø 30 LK 840; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103463
DN 700 (DN700)
PN 16 (PN16)
910
723
3,00
24
36
840
DIN 7715 T5 P2
RA-ID 103463 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 700 (DN700) PN 16 (PN16) nach DIN 86071; Ø 910 / 723 x 3,00 — 24x Ø 36 LK 840; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103464
DN 700 (DN700)
PN 25 (PN25)
960
723
3,00
24
42
875
DIN 7715 T5 P2
RA-ID 103464 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 700 (DN700) PN 25 (PN25) nach DIN 86071; Ø 960 / 723 x 3,00 — 24x Ø 42 LK 875; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
097423
DN 800 (DN800)
PN 6 (PN6)
975
825
3,00
24
30
920
DIN 7715 T5 P2
RA-ID 097423 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 800 (DN800) PN 6 (PN6) nach DIN 86071; Ø 975 / 825 x 3,00 — 24x Ø 30 LK 920; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
096753
DN 800 (DN800)
PN 10 (PN10)
1015
825
3,00
24
33
950
DIN 7715 T5 P2
RA-ID 096753 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 800 (DN800) PN 10 (PN10) nach DIN 86071; Ø 1015 / 825 x 3,00 — 24x Ø 33 LK 950; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103468
DN 800 (DN800)
PN 16 (PN16)
1025
825
3,00
24
39
950
DIN 7715 T5 P2
RA-ID 103468 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 800 (DN800) PN 16 (PN16) nach DIN 86071; Ø 1025 / 825 x 3,00 — 24x Ø 39 LK 950; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103469
DN 800 (DN800)
PN 25 (PN25)
1085
825
3,00
24
48
990
DIN 7715 T5 P2
RA-ID 103469 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 800 (DN800) PN 25 (PN25) nach DIN 86071; Ø 1085 / 825 x 3,00 — 24x Ø 48 LK 990; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103470
DN 900 (DN900)
PN 10 (PN10)
1115
928
3,00
28
33
1050
DIN 7715 T5 P2
RA-ID 103470 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 900 (DN900) PN 10 (PN10) nach DIN 86071; Ø 1115 / 928 x 3,00 — 28x Ø 33 LK 1050; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103471
DN 900 (DN900)
PN 16 (PN16)
1125
928
3,00
28
39
1050
DIN 7715 T5 P2
RA-ID 103471 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 900 (DN900) PN 16 (PN16) nach DIN 86071; Ø 1125 / 928 x 3,00 — 28x Ø 39 LK 1050; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103472
DN 900 (DN900)
PN 25 (PN25)
1185
928
3,00
28
48
1090
DIN 7715 T5 P2
RA-ID 103472 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 900 (DN900) PN 25 (PN25) nach DIN 86071; Ø 1185 / 928 x 3,00 — 28x Ø 48 LK 1090; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
096852
DN 1000 (DN1000)
PN 10 (PN10)
1230
1032
3,00
28
36
1160
DIN 7715 T5 P2
RA-ID 096852 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 1000 (DN1000) PN 10 (PN10) nach DIN 86071; Ø 1230 / 1032 x 3,00 — 28x Ø 36 LK 1160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103473
DN 1000 (DN1000)
PN 16 (PN16)
1255
1032
3,00
28
42
1170
DIN 7715 T5 P2
RA-ID 103473 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 1000 (DN1000) PN 16 (PN16) nach DIN 86071; Ø 1255 / 1032 x 3,00 — 28x Ø 42 LK 1170; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
103474
DN 1000 (DN1000)
PN 25 (PN25)
1320
1032
3,00
28
56
1210
DIN 7715 T5 P2
RA-ID 103474 — EPDM 67 Shore A PO KTW; -40°C - +120C; Trinkwasserzulassung Flachdichtung DN 1000 (DN1000) PN 25 (PN25) nach DIN 86071; Ø 1320 / 1032 x 3,00 — 28x Ø 56 LK 1210; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
No items found.
No items found.

Flachdichtungen Form FF nach DIN 86071 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern (FF / Full face gasket / Dichtung bis Flansch-Außendurchmesser)

RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.

RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.

RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
d15 [mm]
g [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.

Flachdichtungen Form FF nach DIN 86071 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern (FF / Full face gasket / Dichtung bis Flansch-Außendurchmesser)

BS1806 / AS568B Nr.
Innen Ø d1 [mm]
x
Schnur Ø d2 [mm]
Tol. d1 [mm]
Tol. d2 [mm]
Innen Ø d1 [Zoll]
x
Schnur Ø d2 [Zoll]
Tol. d1 [Zoll]
Tol. d2 [Zoll]
Nennmaß Innen Ø d1 [Zoll]
Nennmaß Außen Ø [Zoll]
Nennmaß Schnur Ø d2 [Zoll]
No items found.
No items found.
No items found.
No items found.
No items found.
No items found.

Flachdichtungen Form FF nach DIN 86071 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern (FF / Full face gasket / Dichtung bis Flansch-Außendurchmesser)

RA-ID
Durchmesser [mm]
Standard Bundlänge [m]
Toleranz Norm
No items found.
No items found.

Als Hersteller von Dichtungen ist natürlich die Herstellung von abweichenden Stärken, Abmessungen, Formen, Normen oder Ausführungen nach Kundenvorgabe oder Zeichnung auf Anfrage möglich.
