Beschreibung und Eigenschaften
Datenblatt RA-ID
066302
Hersteller
Klinger GmbH
Kurzzeichen
Chemische Bezeichnung
Handelsname(n)
KLINGERsil C4400 (C-4400)
Einsatzbereich
Aramidfasern, gebunden mit NBR (asbestfrei).
Geeignet für den Einsatz bei Ölen, Wasser, Dampf, Gasen, Salzlösungen, Kraftstoffen, Alkoholen, schwachen organischen und anorganischen Säuren, Kohlenwasserstoffen, Schmierstoffen und Kältemitteln.
Bemerkungen
Prüfungen und Zulassungen:
BAM geprüft nach UVV 28, Sauerstoff (VGB 62) geprüft bis 100 bar und 80°C.
Zugelassen zur Gasversorgung nach DIN 3535/6.
DIN-DVGW-Zulassungs-Nr. NG-5123AT0251.
HTB-Prüfung. SVGW-Zulassung. ÖVGW-Zulassung, TÜV Polen.
KTW-Empfehlung.
Lebensmittelzulassung Bundesanstalt Wien. WRC geprüft, Germanischer Lloyd, S 7531 Grade Y, TA-Luft geprüft, getestet nach VDI 2440 mit 200°C.
Datenblatt
Bei der Vielseitigkeit der Einbau- und Betriebsbedingungen sowie der Anwendungs- und Verfahrenstechnik können diese Angaben nur als unverbindliche Richtlinien gelten. Irrtümer und Änderungen vorbehalten. Abweichende Stärken, Abmessungen, Normen oder Ausführung nach Kundenvorgabe auf Anfrage möglich.
Fertigungstoleranzen der Dichtungen
DIN 7715 T5 P2 → Fertigungstoleranzen-Übersicht
Lieferform der Dichtungen
Aus Platten oder Rollenware geschnitten oder gestanzt.
Bemerkungen
Bis ca. 1500mm Außendurchmesser aus voller Platte möglich. Darüber hinaus aus mehreren losen Segmenten mit Puzzleverbindung oder aus mehreren Segmenten geschäftet und geklebt.
Bei entsprechender Abnahmemenge und Lieferzeit teilweise auch Platten mit Sonderformat möglich um Dichtungen über 1500mm aus voller Platte schneiden zu können.
Flachdichtungen Form FF nach DIN EN 1514-1 aus Werkstoff Klingersil C-4400 in Stärke 2mm mit Abmessungen und Artikelnummern
RA-ID
Nennweite [DN]
Nenndruck [PN]
Außendurchmesser d2 [mm]
Innendurchmesser d1 [mm]
Stärke [mm]
Toleranz Norm
No items found.
No items found.
No items found.
No items found.

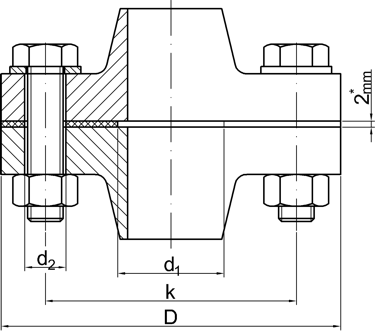

Flachdichtungen Form FF nach DIN EN 1514-1 aus Werkstoff Klingersil C-4400 in Stärke 2mm mit Abmessungen und Artikelnummern
RA-ID
Nennweite [DN]
Nenndruck [PN]
Außendurchmesser Ø D [mm]
Innendurchmesser Ø d1 [mm]
Stärke [mm]
Anzahl der Löcher
Loch Ø d2 [mm]
Lochkreis Ø k [mm]
Toleranz Norm
102863
DN 10 (DN10)
PN 6 (PN6)
75
18
2,00
4
11
50
DIN 7715 T5 P2
RA-ID 102863 — Klingersil C-4400 (C4400) Flachdichtung DN 10 (DN10) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 75 / 18 x 2,00 — 4x Ø 11 LK 50; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102801
DN 10 (DN10)
PN 10 (PN10)
90
18
2,00
4
14
60
DIN 7715 T5 P2
RA-ID 102801 — Klingersil C-4400 (C4400) Flachdichtung DN 10 (DN10) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 90 / 18 x 2,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102801
DN 10 (DN10)
PN 16 (PN16)
90
18
2,00
4
14
60
DIN 7715 T5 P2
RA-ID 102801 — Klingersil C-4400 (C4400) Flachdichtung DN 10 (DN10) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 90 / 18 x 2,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102801
DN 10 (DN10)
PN 25 (PN25)
90
18
2,00
4
14
60
DIN 7715 T5 P2
RA-ID 102801 — Klingersil C-4400 (C4400) Flachdichtung DN 10 (DN10) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 90 / 18 x 2,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102801
DN 10 (DN10)
PN 40 (PN40)
90
18
2,00
4
14
60
DIN 7715 T5 P2
RA-ID 102801 — Klingersil C-4400 (C4400) Flachdichtung DN 10 (DN10) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 90 / 18 x 2,00 — 4x Ø 14 LK 60; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102864
DN 15 (DN15)
PN 6 (PN6)
80
22
2,00
4
11
55
DIN 7715 T5 P2
RA-ID 102864 — Klingersil C-4400 (C4400) Flachdichtung DN 15 (DN15) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 80 / 22 x 2,00 — 4x Ø 11 LK 55; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102802
DN 15 (DN15)
PN 10 (PN10)
95
22
2,00
4
14
65
DIN 7715 T5 P2
RA-ID 102802 — Klingersil C-4400 (C4400) Flachdichtung DN 15 (DN15) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 95 / 22 x 2,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102802
DN 15 (DN15)
PN 16 (PN16)
95
22
2,00
4
14
65
DIN 7715 T5 P2
RA-ID 102802 — Klingersil C-4400 (C4400) Flachdichtung DN 15 (DN15) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 95 / 22 x 2,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102802
DN 15 (DN15)
PN 25 (PN25)
95
22
2,00
4
14
65
DIN 7715 T5 P2
RA-ID 102802 — Klingersil C-4400 (C4400) Flachdichtung DN 15 (DN15) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 95 / 22 x 2,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102802
DN 15 (DN15)
PN 40 (PN40)
95
22
2,00
4
14
65
DIN 7715 T5 P2
RA-ID 102802 — Klingersil C-4400 (C4400) Flachdichtung DN 15 (DN15) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 95 / 22 x 2,00 — 4x Ø 14 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102865
DN 20 (DN20)
PN 6 (PN6)
90
27
2,00
4
11
65
DIN 7715 T5 P2
RA-ID 102865 — Klingersil C-4400 (C4400) Flachdichtung DN 20 (DN20) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 90 / 27 x 2,00 — 4x Ø 11 LK 65; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102883
DN 20 (DN20)
PN 10 (PN10)
105
27
2,00
4
14
75
DIN 7715 T5 P2
RA-ID 102883 — Klingersil C-4400 (C4400) Flachdichtung DN 20 (DN20) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 105 / 27 x 2,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102883
DN 20 (DN20)
PN 16 (PN16)
105
27
2,00
4
14
75
DIN 7715 T5 P2
RA-ID 102883 — Klingersil C-4400 (C4400) Flachdichtung DN 20 (DN20) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 105 / 27 x 2,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102883
DN 20 (DN20)
PN 25 (PN25)
105
27
2,00
4
14
75
DIN 7715 T5 P2
RA-ID 102883 — Klingersil C-4400 (C4400) Flachdichtung DN 20 (DN20) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 105 / 27 x 2,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102883
DN 20 (DN20)
PN 40 (PN40)
105
27
2,00
4
14
75
DIN 7715 T5 P2
RA-ID 102883 — Klingersil C-4400 (C4400) Flachdichtung DN 20 (DN20) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 105 / 27 x 2,00 — 4x Ø 14 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102866
DN 25 (DN25)
PN 6 (PN6)
100
34
2,00
4
11
75
DIN 7715 T5 P2
RA-ID 102866 — Klingersil C-4400 (C4400) Flachdichtung DN 25 (DN25) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 100 / 34 x 2,00 — 4x Ø 11 LK 75; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün096135
DN 25 (DN25)
PN 10 (PN10)
115
34
2,00
4
14
85
DIN 7715 T5 P2
RA-ID 096135 — Klingersil C-4400 (C4400) Flachdichtung DN 25 (DN25) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 115 / 34 x 2,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün096135
DN 25 (DN25)
PN 16 (PN16)
115
34
2,00
4
14
85
DIN 7715 T5 P2
RA-ID 096135 — Klingersil C-4400 (C4400) Flachdichtung DN 25 (DN25) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 115 / 34 x 2,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün096135
DN 25 (DN25)
PN 25 (PN25)
115
34
2,00
4
14
85
DIN 7715 T5 P2
RA-ID 096135 — Klingersil C-4400 (C4400) Flachdichtung DN 25 (DN25) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 115 / 34 x 2,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün096135
DN 25 (DN25)
PN 40 (PN40)
115
34
2,00
4
14
85
DIN 7715 T5 P2
RA-ID 096135 — Klingersil C-4400 (C4400) Flachdichtung DN 25 (DN25) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 115 / 34 x 2,00 — 4x Ø 14 LK 85; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102867
DN 32 (DN32)
PN 6 (PN6)
120
43
2,00
4
14
90
DIN 7715 T5 P2
RA-ID 102867 — Klingersil C-4400 (C4400) Flachdichtung DN 32 (DN32) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 120 / 43 x 2,00 — 4x Ø 14 LK 90; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102884
DN 32 (DN32)
PN 10 (PN10)
140
43
2,00
4
18
100
DIN 7715 T5 P2
RA-ID 102884 — Klingersil C-4400 (C4400) Flachdichtung DN 32 (DN32) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 140 / 43 x 2,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102884
DN 32 (DN32)
PN 16 (PN16)
140
43
2,00
4
18
100
DIN 7715 T5 P2
RA-ID 102884 — Klingersil C-4400 (C4400) Flachdichtung DN 32 (DN32) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 140 / 43 x 2,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102884
DN 32 (DN32)
PN 25 (PN25)
140
43
2,00
4
18
100
DIN 7715 T5 P2
RA-ID 102884 — Klingersil C-4400 (C4400) Flachdichtung DN 32 (DN32) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 140 / 43 x 2,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102884
DN 32 (DN32)
PN 40 (PN40)
140
43
2,00
4
18
100
DIN 7715 T5 P2
RA-ID 102884 — Klingersil C-4400 (C4400) Flachdichtung DN 32 (DN32) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 140 / 43 x 2,00 — 4x Ø 18 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102868
DN 40 (DN40)
PN 6 (PN6)
130
49
2,00
4
14
100
DIN 7715 T5 P2
RA-ID 102868 — Klingersil C-4400 (C4400) Flachdichtung DN 40 (DN40) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 130 / 49 x 2,00 — 4x Ø 14 LK 100; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün090803
DN 40 (DN40)
PN 10 (PN10)
150
49
2,00
4
18
110
DIN 7715 T5 P2
RA-ID 090803 — Klingersil C-4400 (C4400) Flachdichtung DN 40 (DN40) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 150 / 49 x 2,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün090803
DN 40 (DN40)
PN 16 (PN16)
150
49
2,00
4
18
110
DIN 7715 T5 P2
RA-ID 090803 — Klingersil C-4400 (C4400) Flachdichtung DN 40 (DN40) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 150 / 49 x 2,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün090803
DN 40 (DN40)
PN 25 (PN25)
150
49
2,00
4
18
110
DIN 7715 T5 P2
RA-ID 090803 — Klingersil C-4400 (C4400) Flachdichtung DN 40 (DN40) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 150 / 49 x 2,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün090803
DN 40 (DN40)
PN 40 (PN40)
150
49
2,00
4
18
110
DIN 7715 T5 P2
RA-ID 090803 — Klingersil C-4400 (C4400) Flachdichtung DN 40 (DN40) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 150 / 49 x 2,00 — 4x Ø 18 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102869
DN 50 (DN50)
PN 6 (PN6)
140
61
2,00
4
14
110
DIN 7715 T5 P2
RA-ID 102869 — Klingersil C-4400 (C4400) Flachdichtung DN 50 (DN50) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 140 / 61 x 2,00 — 4x Ø 14 LK 110; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün094494
DN 50 (DN50)
PN 10 (PN10)
165
61
2,00
4
18
125
DIN 7715 T5 P2
RA-ID 094494 — Klingersil C-4400 (C4400) Flachdichtung DN 50 (DN50) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 165 / 61 x 2,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün094494
DN 50 (DN50)
PN 16 (PN16)
165
61
2,00
4
18
125
DIN 7715 T5 P2
RA-ID 094494 — Klingersil C-4400 (C4400) Flachdichtung DN 50 (DN50) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 165 / 61 x 2,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün094494
DN 50 (DN50)
PN 25 (PN25)
165
61
2,00
4
18
125
DIN 7715 T5 P2
RA-ID 094494 — Klingersil C-4400 (C4400) Flachdichtung DN 50 (DN50) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 165 / 61 x 2,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün094494
DN 50 (DN50)
PN 40 (PN40)
165
61
2,00
4
18
125
DIN 7715 T5 P2
RA-ID 094494 — Klingersil C-4400 (C4400) Flachdichtung DN 50 (DN50) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 165 / 61 x 2,00 — 4x Ø 18 LK 125; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102870
DN 60 (DN60)
PN 6 (PN6)
150
72
2,00
4
14
120
DIN 7715 T5 P2
RA-ID 102870 — Klingersil C-4400 (C4400) Flachdichtung DN 60 (DN60) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 150 / 72 x 2,00 — 4x Ø 14 LK 120; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102885
DN 60 (DN60)
PN 10 (PN10)
175
72
2,00
8
18
135
DIN 7715 T5 P2
RA-ID 102885 — Klingersil C-4400 (C4400) Flachdichtung DN 60 (DN60) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 175 / 72 x 2,00 — 8x Ø 18 LK 135; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102885
DN 60 (DN60)
PN 16 (PN16)
175
72
2,00
8
18
135
DIN 7715 T5 P2
RA-ID 102885 — Klingersil C-4400 (C4400) Flachdichtung DN 60 (DN60) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 175 / 72 x 2,00 — 8x Ø 18 LK 135; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102885
DN 60 (DN60)
PN 25 (PN25)
175
72
2,00
8
18
135
DIN 7715 T5 P2
RA-ID 102885 — Klingersil C-4400 (C4400) Flachdichtung DN 60 (DN60) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 175 / 72 x 2,00 — 8x Ø 18 LK 135; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102885
DN 60 (DN60)
PN 40 (PN40)
175
72
2,00
8
18
135
DIN 7715 T5 P2
RA-ID 102885 — Klingersil C-4400 (C4400) Flachdichtung DN 60 (DN60) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 175 / 72 x 2,00 — 8x Ø 18 LK 135; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102871
DN 65 (DN65)
PN 6 (PN6)
160
77
2,00
4
14
130
DIN 7715 T5 P2
RA-ID 102871 — Klingersil C-4400 (C4400) Flachdichtung DN 65 (DN65) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 160 / 77 x 2,00 — 4x Ø 14 LK 130; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102886
DN 65 (DN65)
PN 10 (PN10)
185
77
2,00
8
18
145
DIN 7715 T5 P2
RA-ID 102886 — Klingersil C-4400 (C4400) Flachdichtung DN 65 (DN65) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 185 / 77 x 2,00 — 8x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102886
DN 65 (DN65)
PN 16 (PN16)
185
77
2,00
8
18
145
DIN 7715 T5 P2
RA-ID 102886 — Klingersil C-4400 (C4400) Flachdichtung DN 65 (DN65) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 185 / 77 x 2,00 — 8x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102886
DN 65 (DN65)
PN 25 (PN25)
185
77
2,00
8
18
145
DIN 7715 T5 P2
RA-ID 102886 — Klingersil C-4400 (C4400) Flachdichtung DN 65 (DN65) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 185 / 77 x 2,00 — 8x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102886
DN 65 (DN65)
PN 40 (PN40)
185
77
2,00
8
18
145
DIN 7715 T5 P2
RA-ID 102886 — Klingersil C-4400 (C4400) Flachdichtung DN 65 (DN65) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 185 / 77 x 2,00 — 8x Ø 18 LK 145; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102872
DN 80 (DN80)
PN 6 (PN6)
190
89
2,00
4
18
150
DIN 7715 T5 P2
RA-ID 102872 — Klingersil C-4400 (C4400) Flachdichtung DN 80 (DN80) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 190 / 89 x 2,00 — 4x Ø 18 LK 150; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085628
DN 80 (DN80)
PN 10 (PN10)
200
89
2,00
8
18
160
DIN 7715 T5 P2
RA-ID 085628 — Klingersil C-4400 (C4400) Flachdichtung DN 80 (DN80) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 200 / 89 x 2,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085628
DN 80 (DN80)
PN 16 (PN16)
200
89
2,00
8
18
160
DIN 7715 T5 P2
RA-ID 085628 — Klingersil C-4400 (C4400) Flachdichtung DN 80 (DN80) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 200 / 89 x 2,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085628
DN 80 (DN80)
PN 25 (PN25)
200
89
2,00
8
18
160
DIN 7715 T5 P2
RA-ID 085628 — Klingersil C-4400 (C4400) Flachdichtung DN 80 (DN80) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 200 / 89 x 2,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085628
DN 80 (DN80)
PN 40 (PN40)
200
89
2,00
8
18
160
DIN 7715 T5 P2
RA-ID 085628 — Klingersil C-4400 (C4400) Flachdichtung DN 80 (DN80) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 200 / 89 x 2,00 — 8x Ø 18 LK 160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün095256
DN 100 (DN100)
PN 6 (PN6)
210
115
2,00
4
18
170
DIN 7715 T5 P2
RA-ID 095256 — Klingersil C-4400 (C4400) Flachdichtung DN 100 (DN100) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 210 / 115 x 2,00 — 4x Ø 18 LK 170; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün101456
DN 100 (DN100)
PN 10 (PN10)
220
115
2,00
8
18
180
DIN 7715 T5 P2
RA-ID 101456 — Klingersil C-4400 (C4400) Flachdichtung DN 100 (DN100) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 220 / 115 x 2,00 — 8x Ø 18 LK 180; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün101456
DN 100 (DN100)
PN 16 (PN16)
220
115
2,00
8
18
180
DIN 7715 T5 P2
RA-ID 101456 — Klingersil C-4400 (C4400) Flachdichtung DN 100 (DN100) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 220 / 115 x 2,00 — 8x Ø 18 LK 180; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102887
DN 100 (DN100)
PN 25 (PN25)
235
115
2,00
8
22
190
DIN 7715 T5 P2
RA-ID 102887 — Klingersil C-4400 (C4400) Flachdichtung DN 100 (DN100) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 235 / 115 x 2,00 — 8x Ø 22 LK 190; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102887
DN 100 (DN100)
PN 40 (PN40)
235
115
2,00
8
22
190
DIN 7715 T5 P2
RA-ID 102887 — Klingersil C-4400 (C4400) Flachdichtung DN 100 (DN100) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 235 / 115 x 2,00 — 8x Ø 22 LK 190; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102873
DN 125 (DN125)
PN 6 (PN6)
240
141
2,00
8
18
200
DIN 7715 T5 P2
RA-ID 102873 — Klingersil C-4400 (C4400) Flachdichtung DN 125 (DN125) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 240 / 141 x 2,00 — 8x Ø 18 LK 200; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102894
DN 125 (DN125)
PN 10 (PN10)
250
141
2,00
8
18
210
DIN 7715 T5 P2
RA-ID 102894 — Klingersil C-4400 (C4400) Flachdichtung DN 125 (DN125) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 250 / 141 x 2,00 — 8x Ø 18 LK 210; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102894
DN 125 (DN125)
PN 16 (PN16)
250
141
2,00
8
18
210
DIN 7715 T5 P2
RA-ID 102894 — Klingersil C-4400 (C4400) Flachdichtung DN 125 (DN125) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 250 / 141 x 2,00 — 8x Ø 18 LK 210; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102895
DN 125 (DN125)
PN 25 (PN25)
270
141
2,00
8
26
220
DIN 7715 T5 P2
RA-ID 102895 — Klingersil C-4400 (C4400) Flachdichtung DN 125 (DN125) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 270 / 141 x 2,00 — 8x Ø 26 LK 220; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102895
DN 125 (DN125)
PN 40 (PN40)
270
141
2,00
8
26
220
DIN 7715 T5 P2
RA-ID 102895 — Klingersil C-4400 (C4400) Flachdichtung DN 125 (DN125) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 270 / 141 x 2,00 — 8x Ø 26 LK 220; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102874
DN 150 (DN150)
PN 6 (PN6)
265
169
2,00
8
18
225
DIN 7715 T5 P2
RA-ID 102874 — Klingersil C-4400 (C4400) Flachdichtung DN 150 (DN150) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 265 / 169 x 2,00 — 8x Ø 18 LK 225; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102896
DN 150 (DN150)
PN 10 (PN10)
285
169
2,00
8
22
240
DIN 7715 T5 P2
RA-ID 102896 — Klingersil C-4400 (C4400) Flachdichtung DN 150 (DN150) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 285 / 169 x 2,00 — 8x Ø 22 LK 240; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102896
DN 150 (DN150)
PN 16 (PN16)
285
169
2,00
8
22
240
DIN 7715 T5 P2
RA-ID 102896 — Klingersil C-4400 (C4400) Flachdichtung DN 150 (DN150) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 285 / 169 x 2,00 — 8x Ø 22 LK 240; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102897
DN 150 (DN150)
PN 25 (PN25)
300
169
2,00
8
26
250
DIN 7715 T5 P2
RA-ID 102897 — Klingersil C-4400 (C4400) Flachdichtung DN 150 (DN150) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 300 / 169 x 2,00 — 8x Ø 26 LK 250; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102897
DN 150 (DN150)
PN 40 (PN40)
300
169
2,00
8
26
250
DIN 7715 T5 P2
RA-ID 102897 — Klingersil C-4400 (C4400) Flachdichtung DN 150 (DN150) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 300 / 169 x 2,00 — 8x Ø 26 LK 250; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102875
DN 200 (DN200)
PN 6 (PN6)
320
220
2,00
8
18
280
DIN 7715 T5 P2
RA-ID 102875 — Klingersil C-4400 (C4400) Flachdichtung DN 200 (DN200) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 320 / 220 x 2,00 — 8x Ø 18 LK 280; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün083936
DN 200 (DN200)
PN 10 (PN10)
340
220
2,00
8
22
295
DIN 7715 T5 P2
RA-ID 083936 — Klingersil C-4400 (C4400) Flachdichtung DN 200 (DN200) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 340 / 220 x 2,00 — 8x Ø 22 LK 295; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102899
DN 200 (DN200)
PN 16 (PN16)
340
220
2,00
12
22
295
DIN 7715 T5 P2
RA-ID 102899 — Klingersil C-4400 (C4400) Flachdichtung DN 200 (DN200) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 340 / 220 x 2,00 — 12x Ø 22 LK 295; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102900
DN 200 (DN200)
PN 25 (PN25)
360
220
2,00
12
26
310
DIN 7715 T5 P2
RA-ID 102900 — Klingersil C-4400 (C4400) Flachdichtung DN 200 (DN200) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 360 / 220 x 2,00 — 12x Ø 26 LK 310; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102901
DN 200 (DN200)
PN 40 (PN40)
375
220
2,00
12
30
320
DIN 7715 T5 P2
RA-ID 102901 — Klingersil C-4400 (C4400) Flachdichtung DN 200 (DN200) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 375 / 220 x 2,00 — 12x Ø 30 LK 320; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102876
DN 250 (DN250)
PN 6 (PN6)
375
273
2,00
12
18
335
DIN 7715 T5 P2
RA-ID 102876 — Klingersil C-4400 (C4400) Flachdichtung DN 250 (DN250) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 375 / 273 x 2,00 — 12x Ø 18 LK 335; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102902
DN 250 (DN250)
PN 10 (PN10)
395
273
2,00
12
22
350
DIN 7715 T5 P2
RA-ID 102902 — Klingersil C-4400 (C4400) Flachdichtung DN 250 (DN250) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 395 / 273 x 2,00 — 12x Ø 22 LK 350; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102903
DN 250 (DN250)
PN 16 (PN16)
405
273
2,00
12
26
355
DIN 7715 T5 P2
RA-ID 102903 — Klingersil C-4400 (C4400) Flachdichtung DN 250 (DN250) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 405 / 273 x 2,00 — 12x Ø 26 LK 355; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102904
DN 250 (DN250)
PN 25 (PN25)
425
273
2,00
12
30
370
DIN 7715 T5 P2
RA-ID 102904 — Klingersil C-4400 (C4400) Flachdichtung DN 250 (DN250) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 425 / 273 x 2,00 — 12x Ø 30 LK 370; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102905
DN 250 (DN250)
PN 40 (PN40)
450
273
2,00
12
33
385
DIN 7715 T5 P2
RA-ID 102905 — Klingersil C-4400 (C4400) Flachdichtung DN 250 (DN250) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 450 / 273 x 2,00 — 12x Ø 33 LK 385; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102877
DN 300 (DN300)
PN 6 (PN6)
440
324
2,00
12
22
395
DIN 7715 T5 P2
RA-ID 102877 — Klingersil C-4400 (C4400) Flachdichtung DN 300 (DN300) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 440 / 324 x 2,00 — 12x Ø 22 LK 395; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085629
DN 300 (DN300)
PN 10 (PN10)
445
324
2,00
12
22
400
DIN 7715 T5 P2
RA-ID 085629 — Klingersil C-4400 (C4400) Flachdichtung DN 300 (DN300) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 445 / 324 x 2,00 — 12x Ø 22 LK 400; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102906
DN 300 (DN300)
PN 16 (PN16)
460
324
2,00
12
26
410
DIN 7715 T5 P2
RA-ID 102906 — Klingersil C-4400 (C4400) Flachdichtung DN 300 (DN300) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 460 / 324 x 2,00 — 12x Ø 26 LK 410; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102907
DN 300 (DN300)
PN 25 (PN25)
485
324
2,00
16
30
430
DIN 7715 T5 P2
RA-ID 102907 — Klingersil C-4400 (C4400) Flachdichtung DN 300 (DN300) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 485 / 324 x 2,00 — 16x Ø 30 LK 430; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102908
DN 300 (DN300)
PN 40 (PN40)
515
324
2,00
16
33
450
DIN 7715 T5 P2
RA-ID 102908 — Klingersil C-4400 (C4400) Flachdichtung DN 300 (DN300) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 515 / 324 x 2,00 — 16x Ø 33 LK 450; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102878
DN 350 (DN350)
PN 6 (PN6)
490
356
2,00
12
22
445
DIN 7715 T5 P2
RA-ID 102878 — Klingersil C-4400 (C4400) Flachdichtung DN 350 (DN350) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 490 / 356 x 2,00 — 12x Ø 22 LK 445; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102909
DN 350 (DN350)
PN 10 (PN10)
505
356
2,00
16
22
460
DIN 7715 T5 P2
RA-ID 102909 — Klingersil C-4400 (C4400) Flachdichtung DN 350 (DN350) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 505 / 356 x 2,00 — 16x Ø 22 LK 460; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102910
DN 350 (DN350)
PN 16 (PN16)
520
356
2,00
16
26
470
DIN 7715 T5 P2
RA-ID 102910 — Klingersil C-4400 (C4400) Flachdichtung DN 350 (DN350) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 520 / 356 x 2,00 — 16x Ø 26 LK 470; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102911
DN 350 (DN350)
PN 25 (PN25)
555
356
2,00
16
33
490
DIN 7715 T5 P2
RA-ID 102911 — Klingersil C-4400 (C4400) Flachdichtung DN 350 (DN350) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 555 / 356 x 2,00 — 16x Ø 33 LK 490; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102912
DN 350 (DN350)
PN 40 (PN40)
580
356
2,00
16
36
510
DIN 7715 T5 P2
RA-ID 102912 — Klingersil C-4400 (C4400) Flachdichtung DN 350 (DN350) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 580 / 356 x 2,00 — 16x Ø 36 LK 510; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102879
DN 400 (DN400)
PN 6 (PN6)
540
407
2,00
16
22
495
DIN 7715 T5 P2
RA-ID 102879 — Klingersil C-4400 (C4400) Flachdichtung DN 400 (DN400) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 540 / 407 x 2,00 — 16x Ø 22 LK 495; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085630
DN 400 (DN400)
PN 10 (PN10)
565
407
2,00
16
26
515
DIN 7715 T5 P2
RA-ID 085630 — Klingersil C-4400 (C4400) Flachdichtung DN 400 (DN400) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 565 / 407 x 2,00 — 16x Ø 26 LK 515; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102913
DN 400 (DN400)
PN 16 (PN16)
580
407
2,00
16
30
525
DIN 7715 T5 P2
RA-ID 102913 — Klingersil C-4400 (C4400) Flachdichtung DN 400 (DN400) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 580 / 407 x 2,00 — 16x Ø 30 LK 525; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102914
DN 400 (DN400)
PN 25 (PN25)
620
407
2,00
16
36
550
DIN 7715 T5 P2
RA-ID 102914 — Klingersil C-4400 (C4400) Flachdichtung DN 400 (DN400) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 620 / 407 x 2,00 — 16x Ø 36 LK 550; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102915
DN 400 (DN400)
PN 40 (PN40)
660
407
2,00
16
39
585
DIN 7715 T5 P2
RA-ID 102915 — Klingersil C-4400 (C4400) Flachdichtung DN 400 (DN400) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 660 / 407 x 2,00 — 16x Ø 39 LK 585; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102880
DN 450 (DN450)
PN 6 (PN6)
595
458
2,00
16
22
550
DIN 7715 T5 P2
RA-ID 102880 — Klingersil C-4400 (C4400) Flachdichtung DN 450 (DN450) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 595 / 458 x 2,00 — 16x Ø 22 LK 550; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102916
DN 450 (DN450)
PN 10 (PN10)
615
458
2,00
20
26
565
DIN 7715 T5 P2
RA-ID 102916 — Klingersil C-4400 (C4400) Flachdichtung DN 450 (DN450) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 615 / 458 x 2,00 — 20x Ø 26 LK 565; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102917
DN 450 (DN450)
PN 16 (PN16)
640
458
2,00
20
30
585
DIN 7715 T5 P2
RA-ID 102917 — Klingersil C-4400 (C4400) Flachdichtung DN 450 (DN450) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 640 / 458 x 2,00 — 20x Ø 30 LK 585; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102918
DN 450 (DN450)
PN 25 (PN25)
670
458
2,00
20
36
600
DIN 7715 T5 P2
RA-ID 102918 — Klingersil C-4400 (C4400) Flachdichtung DN 450 (DN450) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 670 / 458 x 2,00 — 20x Ø 36 LK 600; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102919
DN 450 (DN450)
PN 40 (PN40)
685
458
2,00
20
39
610
DIN 7715 T5 P2
RA-ID 102919 — Klingersil C-4400 (C4400) Flachdichtung DN 450 (DN450) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 685 / 458 x 2,00 — 20x Ø 39 LK 610; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102881
DN 500 (DN500)
PN 6 (PN6)
645
508
2,00
20
22
600
DIN 7715 T5 P2
RA-ID 102881 — Klingersil C-4400 (C4400) Flachdichtung DN 500 (DN500) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 645 / 508 x 2,00 — 20x Ø 22 LK 600; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün085631
DN 500 (DN500)
PN 10 (PN10)
670
508
2,00
20
26
620
DIN 7715 T5 P2
RA-ID 085631 — Klingersil C-4400 (C4400) Flachdichtung DN 500 (DN500) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 670 / 508 x 2,00 — 20x Ø 26 LK 620; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102920
DN 500 (DN500)
PN 16 (PN16)
715
508
2,00
20
33
650
DIN 7715 T5 P2
RA-ID 102920 — Klingersil C-4400 (C4400) Flachdichtung DN 500 (DN500) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 715 / 508 x 2,00 — 20x Ø 33 LK 650; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102921
DN 500 (DN500)
PN 25 (PN25)
730
508
2,00
20
36
660
DIN 7715 T5 P2
RA-ID 102921 — Klingersil C-4400 (C4400) Flachdichtung DN 500 (DN500) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 730 / 508 x 2,00 — 20x Ø 36 LK 660; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102922
DN 500 (DN500)
PN 40 (PN40)
755
508
2,00
20
42
670
DIN 7715 T5 P2
RA-ID 102922 — Klingersil C-4400 (C4400) Flachdichtung DN 500 (DN500) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 755 / 508 x 2,00 — 20x Ø 42 LK 670; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102882
DN 600 (DN600)
PN 6 (PN6)
755
610
2,00
20
26
705
DIN 7715 T5 P2
RA-ID 102882 — Klingersil C-4400 (C4400) Flachdichtung DN 600 (DN600) PN 6 (PN6) nach DIN EN 1514-1 Form FF; Ø 755 / 610 x 2,00 — 20x Ø 26 LK 705; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün101454
DN 600 (DN600)
PN 10 (PN10)
780
610
2,00
20
30
725
DIN 7715 T5 P2
RA-ID 101454 — Klingersil C-4400 (C4400) Flachdichtung DN 600 (DN600) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 780 / 610 x 2,00 — 20x Ø 30 LK 725; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102925
DN 600 (DN600)
PN 16 (PN16)
840
610
2,00
20
36
770
DIN 7715 T5 P2
RA-ID 102925 — Klingersil C-4400 (C4400) Flachdichtung DN 600 (DN600) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 840 / 610 x 2,00 — 20x Ø 36 LK 770; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102926
DN 600 (DN600)
PN 25 (PN25)
845
610
2,00
20
39
770
DIN 7715 T5 P2
RA-ID 102926 — Klingersil C-4400 (C4400) Flachdichtung DN 600 (DN600) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 845 / 610 x 2,00 — 20x Ø 39 LK 770; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün101455
DN 600 (DN600)
PN 40 (PN40)
890
610
2,00
20
48
795
DIN 7715 T5 P2
RA-ID 101455 — Klingersil C-4400 (C4400) Flachdichtung DN 600 (DN600) PN 40 (PN40) nach DIN EN 1514-1 Form FF; Ø 890 / 610 x 2,00 — 20x Ø 48 LK 795; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102928
DN 700 (DN700)
PN 10 (PN10)
895
712
2,00
24
30
840
DIN 7715 T5 P2
RA-ID 102928 — Klingersil C-4400 (C4400) Flachdichtung DN 700 (DN700) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 895 / 712 x 2,00 — 24x Ø 30 LK 840; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102929
DN 700 (DN700)
PN 16 (PN16)
910
712
2,00
24
36
840
DIN 7715 T5 P2
RA-ID 102929 — Klingersil C-4400 (C4400) Flachdichtung DN 700 (DN700) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 910 / 712 x 2,00 — 24x Ø 36 LK 840; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102930
DN 700 (DN700)
PN 25 (PN25)
960
712
2,00
24
42
875
DIN 7715 T5 P2
RA-ID 102930 — Klingersil C-4400 (C4400) Flachdichtung DN 700 (DN700) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 960 / 712 x 2,00 — 24x Ø 42 LK 875; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün101453
DN 800 (DN800)
PN 10 (PN10)
1015
813
2,00
24
33
950
DIN 7715 T5 P2
RA-ID 101453 — Klingersil C-4400 (C4400) Flachdichtung DN 800 (DN800) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 1015 / 813 x 2,00 — 24x Ø 33 LK 950; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102931
DN 800 (DN800)
PN 16 (PN16)
1025
813
2,00
24
39
950
DIN 7715 T5 P2
RA-ID 102931 — Klingersil C-4400 (C4400) Flachdichtung DN 800 (DN800) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 1025 / 813 x 2,00 — 24x Ø 39 LK 950; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102932
DN 800 (DN800)
PN 25 (PN25)
1085
813
2,00
24
48
990
DIN 7715 T5 P2
RA-ID 102932 — Klingersil C-4400 (C4400) Flachdichtung DN 800 (DN800) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 1085 / 813 x 2,00 — 24x Ø 48 LK 990; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102933
DN 900 (DN900)
PN 10 (PN10)
1115
915
2,00
28
33
1050
DIN 7715 T5 P2
RA-ID 102933 — Klingersil C-4400 (C4400) Flachdichtung DN 900 (DN900) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 1115 / 915 x 2,00 — 28x Ø 33 LK 1050; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102934
DN 900 (DN900)
PN 16 (PN16)
1125
915
2,00
28
39
1050
DIN 7715 T5 P2
RA-ID 102934 — Klingersil C-4400 (C4400) Flachdichtung DN 900 (DN900) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 1125 / 915 x 2,00 — 28x Ø 39 LK 1050; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102935
DN 900 (DN900)
PN 25 (PN25)
1185
915
2,00
28
48
1090
DIN 7715 T5 P2
RA-ID 102935 — Klingersil C-4400 (C4400) Flachdichtung DN 900 (DN900) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 1185 / 915 x 2,00 — 28x Ø 48 LK 1090; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102936
DN 1000 (DN1000)
PN 10 (PN10)
1230
1016
2,00
28
36
1160
DIN 7715 T5 P2
RA-ID 102936 — Klingersil C-4400 (C4400) Flachdichtung DN 1000 (DN1000) PN 10 (PN10) nach DIN EN 1514-1 Form FF; Ø 1230 / 1016 x 2,00 — 28x Ø 36 LK 1160; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102937
DN 1000 (DN1000)
PN 16 (PN16)
1255
1016
2,00
28
42
1170
DIN 7715 T5 P2
RA-ID 102937 — Klingersil C-4400 (C4400) Flachdichtung DN 1000 (DN1000) PN 16 (PN16) nach DIN EN 1514-1 Form FF; Ø 1255 / 1016 x 2,00 — 28x Ø 42 LK 1170; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grün102938
DN 1000 (DN1000)
PN 25 (PN25)
1320
1016
2,00
28
56
1210
DIN 7715 T5 P2
RA-ID 102938 — Klingersil C-4400 (C4400) Flachdichtung DN 1000 (DN1000) PN 25 (PN25) nach DIN EN 1514-1 Form FF; Ø 1320 / 1016 x 2,00 — 28x Ø 56 LK 1210; — Toleranzen entsprechend DIN 7715 T5 P2; Farbe grünNo items found.
Flachdichtungen Form FF nach DIN EN 1514-1 aus Werkstoff Klingersil C-4400 in Stärke 2mm mit Abmessungen und Artikelnummern
RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.
RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.
RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
d15 [mm]
g [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.
Flachdichtungen Form FF nach DIN EN 1514-1 aus Werkstoff Klingersil C-4400 in Stärke 2mm mit Abmessungen und Artikelnummern
BS1806 / AS568B Nr.
Innen Ø d1 [mm]
x
Schnur Ø d2 [mm]
Tol. d1 [mm]
Tol. d2 [mm]
Innen Ø d1 [Zoll]
x
Schnur Ø d2 [Zoll]
Tol. d1 [Zoll]
Tol. d2 [Zoll]
Nennmaß Innen Ø d1 [Zoll]
Nennmaß Außen Ø [Zoll]
Nennmaß Schnur Ø d2 [Zoll]
No items found.
No items found.
No items found.
No items found.
No items found.
No items found.
Flachdichtungen Form FF nach DIN EN 1514-1 aus Werkstoff Klingersil C-4400 in Stärke 2mm mit Abmessungen und Artikelnummern
RA-ID
Durchmesser [mm]
Standard Bundlänge [m]
Toleranz Norm
No items found.
No items found.
Als Hersteller von Dichtungen ist natürlich die Herstellung von abweichenden Stärken, Abmessungen, Formen, Normen oder Ausführungen nach Kundenvorgabe oder Zeichnung auf Anfrage möglich.
