Flachdichtungen nach DIN 3376 T2 für Einstutzen-Gaszähler DN 25 bis DN 50

HTB DIN 30653 (ersetzt DIN-DVGW-HTB VP 401)

Beschreibung und Eigenschaften

Datenblatt RA-ID
Hersteller
Kurzzeichen
Chemische Bezeichnung
Handelsname(n)
Einsatzbereich
Bemerkungen
Datenblatt
Datenblatt als PDF herunterladen

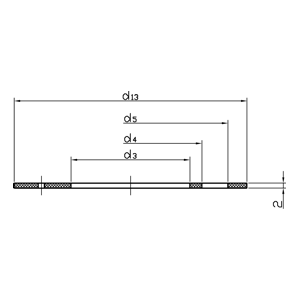

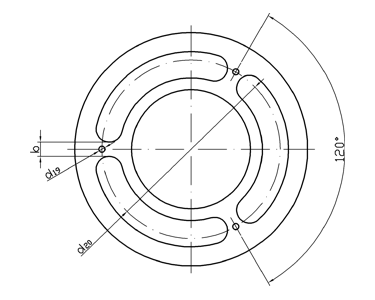

Skizze Dichtung nach DIN 3376 T2 für Einstutzen-Gaszähler DN 25 bis DN 50 Skizze Dichtung nach DIN 3376 T2 für Einstutzen-Gaszähler DN 25 bis DN 50
Dichtungen für Einstutzen-Gaszähler nach DIN 3376 Teil 2 DN 25 bis DN 50
DIN 30653 zugelassen / 5 bar HTB
Material-Stärke 2,0mm
RA-ID DN d3 [mm] d13 [mm] VE [Stück]
051890 25 26 54 100
051891 32 33 61 100
051892 40 41 76,5 100
051893 50 60 98 100
Dichtungen für Einstutzen-Gaszähler nach DIN 3376 Teil 2 DN 25 bis DN 50
DIN 30653 zugelassen / 5 bar HTB
Material-Stärke 2,5mm
RA-ID DN d3 [mm] d13 [mm] VE [Stück]
051894 25 26 54 100
051895 32 33 61 100
051896 40 41 76,5 100
051897 50 60 98 100
Dichtungen für Einstutzen-Gaszähler nach DIN 3376 Teil 2 DN 25 bis DN 50
DIN 30653 zugelassen / 5 bar HTB
Material-Stärke 3,0mm
RA-ID DN d3 [mm] d13 [mm] VE [Stück]
051898 25 26 54 100
051899 32 33 61 100
051900 40 41 76,5 100
051901 50 60 98 100

* Andere Stärken bitte bei Anfrage / Bestellung angeben.

Werkstoff bei Abweichungen in Bestellung angeben
