Flachdichtungen nach DIN EN 1514-1 IBC für Norm-Flansche nach DIN EN 1092-1 mit und ohne Dichtleiste PN 2,5 bis PN 63 aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm

Beschreibung und Eigenschaften

Datenblatt RA-ID
028128
Hersteller
Kurzzeichen
EPDM
Chemische Bezeichnung
-
Handelsname(n)

EPDM 67 Shore A PO

Einsatzbereich

Hochwertige peroxidisch (PO) vernetzte EPDM Qualität mit Freigabe KTW D1, D2 für Heiß- und Kaltwasser z.B. für Flachdichtungen im Trinkwasserbereich, Pufferspeicher, Wärmetauscher

Bemerkungen

Shore-Härte A: 67 +8 / -7
Farbe: Schwarz
Einsatztemperatur: -40°C - +120°C
Reißdehnung %: 200

Prüfungen und Zulassungen:
KTW D1, D2 für Heiß- und Kaltwasser

Datenblatt
Datenblatt als PDF herunterladen

Bei der Vielseitigkeit der Einbau- und Betriebsbedingungen sowie der Anwendungs- und Verfahrenstechnik können diese Angaben nur als unverbindliche Richtlinien gelten. Irrtümer und Änderungen vorbehalten. Abweichende Stärken, Abmessungen, Normen oder Ausführung nach Kundenvorgabe auf Anfrage möglich.

Fertigungstoleranzen der Dichtungen

DIN 7715 T5 P2 → Fertigungstoleranzen-Übersicht

Lieferform der Dichtungen

Aus Platten oder Rollenware geschnitten oder gestanzt.

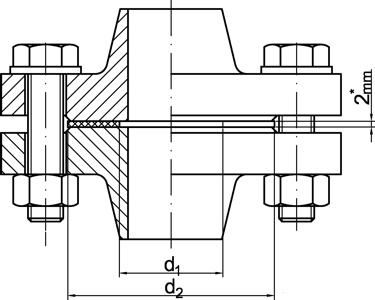

Maßskizze für Flachdichtungen nach DIN EN 1514-1 IBC für EN-Flansche (EURO-Norm) nach DIN EN 1092-1 mit Dichtleiste PN 2,5 bis PN 63 Maßskizze für Flachdichtungen nach DIN EN 1514-1 IBC für EN-Flansche (EURO-Norm) nach DIN EN 1092-1 ohne Dichtleiste PN 2,5 bis PN 63 Bild einer Flachdichtung nach DIN EN 1514-1 IBC

Bemerkungen

Bis ca. 1400mm Außendurchmesser aus voller Platte möglich. Darüber hinaus aus mehreren losen Segmenten mit Puzzleverbindung oder aus mehreren Segmenten geschäftet und geklebt.
Bei entsprechender Abnahmemenge und Lieferzeit teilweise auch Platten mit Sonderformat möglich um Dichtungen über 1500mm aus voller Platte schneiden zu können.

Flachdichtungen nach DIN EN 1514-1 IBC aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern

RA-ID
Nennweite [DN]
Nenndruck [PN]
Außendurchmesser d2 [mm]
Innendurchmesser d1 [mm]
Stärke [mm]
Toleranz Norm
056173
DN 10 (DN10)
PN 6 (PN6)
39
18
3,00
DIN 7715 T5 P2
RA-ID 056173 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 10 (DN10) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 39 / 18 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056175
DN 10 (DN10)
PN 10 (PN10)
46
18
3,00
DIN 7715 T5 P2
RA-ID 056175 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 10 (DN10) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 46 / 18 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056175
DN 10 (DN10)
PN 16 (PN16)
46
18
3,00
DIN 7715 T5 P2
RA-ID 056175 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 10 (DN10) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 46 / 18 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056175
DN 10 (DN10)
PN 25 (PN25)
46
18
3,00
DIN 7715 T5 P2
RA-ID 056175 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 10 (DN10) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 46 / 18 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056175
DN 10 (DN10)
PN 40 (PN40)
46
18
3,00
DIN 7715 T5 P2
RA-ID 056175 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 10 (DN10) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 46 / 18 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056176
DN 10 (DN10)
PN 63 (PN63)
56
18
3,00
DIN 7715 T5 P2
RA-ID 056176 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 10 (DN10) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 56 / 18 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056178
DN 15 (DN15)
PN 6 (PN6)
44
22
3,00
DIN 7715 T5 P2
RA-ID 056178 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 15 (DN15) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 44 / 22 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056180
DN 15 (DN15)
PN 10 (PN10)
51
22
3,00
DIN 7715 T5 P2
RA-ID 056180 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 15 (DN15) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 51 / 22 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056180
DN 15 (DN15)
PN 16 (PN16)
51
22
3,00
DIN 7715 T5 P2
RA-ID 056180 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 15 (DN15) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 51 / 22 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056180
DN 15 (DN15)
PN 25 (PN25)
51
22
3,00
DIN 7715 T5 P2
RA-ID 056180 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 15 (DN15) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 51 / 22 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056180
DN 15 (DN15)
PN 40 (PN40)
51
22
3,00
DIN 7715 T5 P2
RA-ID 056180 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 15 (DN15) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 51 / 22 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056181
DN 15 (DN15)
PN 63 (PN63)
61
21
3,00
DIN 7715 T5 P2
RA-ID 056181 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 15 (DN15) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 61 / 21 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056182
DN 20 (DN20)
PN 6 (PN6)
54
27
3,00
DIN 7715 T5 P2
RA-ID 056182 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 20 (DN20) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 54 / 27 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056184
DN 20 (DN20)
PN 10 (PN10)
61
27
3,00
DIN 7715 T5 P2
RA-ID 056184 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 20 (DN20) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 61 / 27 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056184
DN 20 (DN20)
PN 16 (PN16)
61
27
3,00
DIN 7715 T5 P2
RA-ID 056184 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 20 (DN20) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 61 / 27 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056184
DN 20 (DN20)
PN 25 (PN25)
61
27
3,00
DIN 7715 T5 P2
RA-ID 056184 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 20 (DN20) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 61 / 27 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056184
DN 20 (DN20)
PN 40 (PN40)
61
27
3,00
DIN 7715 T5 P2
RA-ID 056184 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 20 (DN20) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 61 / 27 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056186
DN 20 (DN20)
PN 63 (PN63)
72
25
3,00
DIN 7715 T5 P2
RA-ID 056186 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 20 (DN20) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 72 / 25 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056187
DN 25 (DN25)
PN 6 (PN6)
64
34
3,00
DIN 7715 T5 P2
RA-ID 056187 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 25 (DN25) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 64 / 34 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056189
DN 25 (DN25)
PN 10 (PN10)
71
34
3,00
DIN 7715 T5 P2
RA-ID 056189 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 25 (DN25) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 71 / 34 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056189
DN 25 (DN25)
PN 16 (PN16)
71
34
3,00
DIN 7715 T5 P2
RA-ID 056189 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 25 (DN25) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 71 / 34 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056189
DN 25 (DN25)
PN 25 (PN25)
71
34
3,00
DIN 7715 T5 P2
RA-ID 056189 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 25 (DN25) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 71 / 34 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056189
DN 25 (DN25)
PN 40 (PN40)
71
34
3,00
DIN 7715 T5 P2
RA-ID 056189 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 25 (DN25) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 71 / 34 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056191
DN 25 (DN25)
PN 63 (PN63)
82
30
3,00
DIN 7715 T5 P2
RA-ID 056191 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 25 (DN25) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 82 / 30 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056193
DN 32 (DN32)
PN 6 (PN6)
76
43
3,00
DIN 7715 T5 P2
RA-ID 056193 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 32 (DN32) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 76 / 43 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056194
DN 32 (DN32)
PN 10 (PN10)
82
43
3,00
DIN 7715 T5 P2
RA-ID 056194 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 32 (DN32) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 82 / 43 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056194
DN 32 (DN32)
PN 16 (PN16)
82
43
3,00
DIN 7715 T5 P2
RA-ID 056194 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 32 (DN32) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 82 / 43 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056194
DN 32 (DN32)
PN 25 (PN25)
82
43
3,00
DIN 7715 T5 P2
RA-ID 056194 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 32 (DN32) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 82 / 43 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056194
DN 32 (DN32)
PN 40 (PN40)
82
43
3,00
DIN 7715 T5 P2
RA-ID 056194 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 32 (DN32) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 82 / 43 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056195
DN 32 (DN32)
PN 63 (PN63)
88
41
3,00
DIN 7715 T5 P2
RA-ID 056195 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 32 (DN32) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 88 / 41 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056197
DN 40 (DN40)
PN 6 (PN6)
86
49
3,00
DIN 7715 T5 P2
RA-ID 056197 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 40 (DN40) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 86 / 49 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056198
DN 40 (DN40)
PN 10 (PN10)
92
49
3,00
DIN 7715 T5 P2
RA-ID 056198 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 40 (DN40) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 92 / 49 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056198
DN 40 (DN40)
PN 16 (PN16)
92
49
3,00
DIN 7715 T5 P2
RA-ID 056198 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 40 (DN40) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 92 / 49 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056198
DN 40 (DN40)
PN 25 (PN25)
92
49
3,00
DIN 7715 T5 P2
RA-ID 056198 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 40 (DN40) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 92 / 49 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056198
DN 40 (DN40)
PN 40 (PN40)
92
49
3,00
DIN 7715 T5 P2
RA-ID 056198 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 40 (DN40) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 92 / 49 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056199
DN 40 (DN40)
PN 63 (PN63)
103
47
3,00
DIN 7715 T5 P2
RA-ID 056199 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 40 (DN40) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 103 / 47 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056201
DN 50 (DN50)
PN 6 (PN6)
96
61
3,00
DIN 7715 T5 P2
RA-ID 056201 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 50 (DN50) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 96 / 61 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056202
DN 50 (DN50)
PN 10 (PN10)
107
61
3,00
DIN 7715 T5 P2
RA-ID 056202 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 50 (DN50) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 107 / 61 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056202
DN 50 (DN50)
PN 16 (PN16)
107
61
3,00
DIN 7715 T5 P2
RA-ID 056202 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 50 (DN50) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 107 / 61 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056202
DN 50 (DN50)
PN 25 (PN25)
107
61
3,00
DIN 7715 T5 P2
RA-ID 056202 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 50 (DN50) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 107 / 61 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056202
DN 50 (DN50)
PN 40 (PN40)
107
61
3,00
DIN 7715 T5 P2
RA-ID 056202 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 50 (DN50) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 107 / 61 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056203
DN 50 (DN50)
PN 63 (PN63)
113
59
3,00
DIN 7715 T5 P2
RA-ID 056203 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 50 (DN50) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 113 / 59 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056204
DN 60 (DN60)
PN 6 (PN6)
106
72
3,00
DIN 7715 T5 P2
RA-ID 056204 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 60 (DN60) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 106 / 72 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056205
DN 60 (DN60)
PN 10 (PN10)
117
72
3,00
DIN 7715 T5 P2
RA-ID 056205 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 60 (DN60) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 117 / 72 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056205
DN 60 (DN60)
PN 16 (PN16)
117
72
3,00
DIN 7715 T5 P2
RA-ID 056205 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 60 (DN60) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 117 / 72 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056205
DN 60 (DN60)
PN 25 (PN25)
117
72
3,00
DIN 7715 T5 P2
RA-ID 056205 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 60 (DN60) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 117 / 72 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056205
DN 60 (DN60)
PN 40 (PN40)
117
72
3,00
DIN 7715 T5 P2
RA-ID 056205 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 60 (DN60) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 117 / 72 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056206
DN 60 (DN60)
PN 63 (PN63)
123
68
3,00
DIN 7715 T5 P2
RA-ID 056206 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 60 (DN60) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 123 / 68 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056208
DN 65 (DN65)
PN 6 (PN6)
116
77
3,00
DIN 7715 T5 P2
RA-ID 056208 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 65 (DN65) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 116 / 77 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056209
DN 65 (DN65)
PN 10 (PN10)
127
77
3,00
DIN 7715 T5 P2
RA-ID 056209 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 65 (DN65) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 127 / 77 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056209
DN 65 (DN65)
PN 16 (PN16)
127
77
3,00
DIN 7715 T5 P2
RA-ID 056209 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 65 (DN65) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 127 / 77 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056209
DN 65 (DN65)
PN 25 (PN25)
127
77
3,00
DIN 7715 T5 P2
RA-ID 056209 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 65 (DN65) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 127 / 77 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056209
DN 65 (DN65)
PN 40 (PN40)
127
77
3,00
DIN 7715 T5 P2
RA-ID 056209 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 65 (DN65) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 127 / 77 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056210
DN 65 (DN65)
PN 63 (PN63)
138
73
3,00
DIN 7715 T5 P2
RA-ID 056210 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 65 (DN65) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 138 / 73 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056211
DN 80 (DN80)
PN 6 (PN6)
132
89
3,00
DIN 7715 T5 P2
RA-ID 056211 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 80 (DN80) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 132 / 89 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056213
DN 80 (DN80)
PN 10 (PN10)
142
89
3,00
DIN 7715 T5 P2
RA-ID 056213 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 80 (DN80) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 142 / 89 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056213
DN 80 (DN80)
PN 16 (PN16)
142
89
3,00
DIN 7715 T5 P2
RA-ID 056213 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 80 (DN80) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 142 / 89 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056213
DN 80 (DN80)
PN 25 (PN25)
142
89
3,00
DIN 7715 T5 P2
RA-ID 056213 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 80 (DN80) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 142 / 89 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056213
DN 80 (DN80)
PN 40 (PN40)
142
89
3,00
DIN 7715 T5 P2
RA-ID 056213 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 80 (DN80) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 142 / 89 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056215
DN 80 (DN80)
PN 63 (PN63)
148
86
3,00
DIN 7715 T5 P2
RA-ID 056215 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 80 (DN80) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 148 / 86 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056216
DN 100 (DN100)
PN 6 (PN6)
152
115
3,00
DIN 7715 T5 P2
RA-ID 056216 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 100 (DN100) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 152 / 115 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056217
DN 100 (DN100)
PN 10 (PN10)
162
115
3,00
DIN 7715 T5 P2
RA-ID 056217 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 100 (DN100) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 162 / 115 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056217
DN 100 (DN100)
PN 16 (PN16)
162
115
3,00
DIN 7715 T5 P2
RA-ID 056217 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 100 (DN100) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 162 / 115 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056218
DN 100 (DN100)
PN 25 (PN25)
168
115
3,00
DIN 7715 T5 P2
RA-ID 056218 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 100 (DN100) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 168 / 115 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056218
DN 100 (DN100)
PN 40 (PN40)
168
115
3,00
DIN 7715 T5 P2
RA-ID 056218 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 100 (DN100) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 168 / 115 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056219
DN 100 (DN100)
PN 63 (PN63)
174
110
3,00
DIN 7715 T5 P2
RA-ID 056219 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 100 (DN100) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 174 / 110 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056220
DN 125 (DN125)
PN 6 (PN6)
182
141
3,00
DIN 7715 T5 P2
RA-ID 056220 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 125 (DN125) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 182 / 141 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056221
DN 125 (DN125)
PN 10 (PN10)
192
141
3,00
DIN 7715 T5 P2
RA-ID 056221 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 125 (DN125) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 192 / 141 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056221
DN 125 (DN125)
PN 16 (PN16)
192
141
3,00
DIN 7715 T5 P2
RA-ID 056221 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 125 (DN125) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 192 / 141 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056222
DN 125 (DN125)
PN 25 (PN25)
194
141
3,00
DIN 7715 T5 P2
RA-ID 056222 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 125 (DN125) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 194 / 141 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056222
DN 125 (DN125)
PN 40 (PN40)
194
141
3,00
DIN 7715 T5 P2
RA-ID 056222 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 125 (DN125) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 194 / 141 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056224
DN 125 (DN125)
PN 63 (PN63)
210
135
3,00
DIN 7715 T5 P2
RA-ID 056224 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 125 (DN125) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 210 / 135 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056228
DN 150 (DN150)
PN 6 (PN6)
207
169
3,00
DIN 7715 T5 P2
RA-ID 056228 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 150 (DN150) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 207 / 169 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056229
DN 150 (DN150)
PN 10 (PN10)
218
169
3,00
DIN 7715 T5 P2
RA-ID 056229 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 150 (DN150) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 218 / 169 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056229
DN 150 (DN150)
PN 16 (PN16)
218
169
3,00
DIN 7715 T5 P2
RA-ID 056229 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 150 (DN150) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 218 / 169 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056225
DN 150 (DN150)
PN 25 (PN25)
224
169
3,00
DIN 7715 T5 P2
RA-ID 056225 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 150 (DN150) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 224 / 169 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056225
DN 150 (DN150)
PN 40 (PN40)
224
169
3,00
DIN 7715 T5 P2
RA-ID 056225 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 150 (DN150) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 224 / 169 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056227
DN 150 (DN150)
PN 63 (PN63)
247
163
3,00
DIN 7715 T5 P2
RA-ID 056227 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 150 (DN150) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 247 / 163 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
101041
DN 175 (DN175)
PN 63 (PN63)
277
185
3,00
DIN 7715 T5 P2
RA-ID 101041 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 175 (DN175) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 277 / 185 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056234
DN 200 (DN200)
PN 6 (PN6)
262
220
3,00
DIN 7715 T5 P2
RA-ID 056234 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 200 (DN200) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 262 / 220 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056235
DN 200 (DN200)
PN 10 (PN10)
273
220
3,00
DIN 7715 T5 P2
RA-ID 056235 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 200 (DN200) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 273 / 220 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056235
DN 200 (DN200)
PN 16 (PN16)
273
220
3,00
DIN 7715 T5 P2
RA-ID 056235 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 200 (DN200) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 273 / 220 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056236
DN 200 (DN200)
PN 25 (PN25)
284
220
3,00
DIN 7715 T5 P2
RA-ID 056236 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 200 (DN200) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 284 / 220 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056238
DN 200 (DN200)
PN 40 (PN40)
290
220
3,00
DIN 7715 T5 P2
RA-ID 056238 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 200 (DN200) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 290 / 220 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056240
DN 200 (DN200)
PN 63 (PN63)
309
210
3,00
DIN 7715 T5 P2
RA-ID 056240 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 200 (DN200) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 309 / 210 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056241
DN 250 (DN250)
PN 6 (PN6)
317
273
3,00
DIN 7715 T5 P2
RA-ID 056241 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 250 (DN250) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 317 / 273 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056243
DN 250 (DN250)
PN 10 (PN10)
328
273
3,00
DIN 7715 T5 P2
RA-ID 056243 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 250 (DN250) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 328 / 273 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056245
DN 250 (DN250)
PN 16 (PN16)
329
273
3,00
DIN 7715 T5 P2
RA-ID 056245 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 250 (DN250) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 329 / 273 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056247
DN 250 (DN250)
PN 25 (PN25)
340
273
3,00
DIN 7715 T5 P2
RA-ID 056247 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 250 (DN250) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 340 / 273 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056249
DN 250 (DN250)
PN 40 (PN40)
352
273
3,00
DIN 7715 T5 P2
RA-ID 056249 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 250 (DN250) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 352 / 273 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056251
DN 250 (DN250)
PN 63 (PN63)
364
264
3,00
DIN 7715 T5 P2
RA-ID 056251 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 250 (DN250) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 364 / 264 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056252
DN 300 (DN300)
PN 6 (PN6)
373
324
3,00
DIN 7715 T5 P2
RA-ID 056252 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 300 (DN300) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 373 / 324 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056254
DN 300 (DN300)
PN 10 (PN10)
378
324
3,00
DIN 7715 T5 P2
RA-ID 056254 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 300 (DN300) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 378 / 324 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056256
DN 300 (DN300)
PN 16 (PN16)
384
324
3,00
DIN 7715 T5 P2
RA-ID 056256 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 300 (DN300) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 384 / 324 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056258
DN 300 (DN300)
PN 25 (PN25)
400
324
3,00
DIN 7715 T5 P2
RA-ID 056258 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 300 (DN300) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 400 / 324 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056260
DN 300 (DN300)
PN 40 (PN40)
417
324
3,00
DIN 7715 T5 P2
RA-ID 056260 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 300 (DN300) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 417 / 324 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056262
DN 300 (DN300)
PN 63 (PN63)
424
314
3,00
DIN 7715 T5 P2
RA-ID 056262 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 300 (DN300) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 424 / 314 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056263
DN 350 (DN350)
PN 6 (PN6)
423
356
3,00
DIN 7715 T5 P2
RA-ID 056263 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 350 (DN350) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 423 / 356 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056265
DN 350 (DN350)
PN 10 (PN10)
438
356
3,00
DIN 7715 T5 P2
RA-ID 056265 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 350 (DN350) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 438 / 356 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056267
DN 350 (DN350)
PN 16 (PN16)
444
356
3,00
DIN 7715 T5 P2
RA-ID 056267 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 350 (DN350) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 444 / 356 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056311
DN 350 (DN350)
PN 25 (PN25)
457
356
3,00
DIN 7715 T5 P2
RA-ID 056311 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 350 (DN350) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 457 / 356 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056313
DN 350 (DN350)
PN 40 (PN40)
474
356
3,00
DIN 7715 T5 P2
RA-ID 056313 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 350 (DN350) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 474 / 356 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056315
DN 350 (DN350)
PN 63 (PN63)
486
360
3,00
DIN 7715 T5 P2
RA-ID 056315 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 350 (DN350) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 486 / 360 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056316
DN 400 (DN400)
PN 6 (PN6)
473
407
3,00
DIN 7715 T5 P2
RA-ID 056316 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 400 (DN400) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 473 / 407 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056315
DN 400 (DN400)
PN 10 (PN10)
489
407
3,00
DIN 7715 T5 P2
RA-ID 056315 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 400 (DN400) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 489 / 407 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056320
DN 400 (DN400)
PN 16 (PN16)
495
407
3,00
DIN 7715 T5 P2
RA-ID 056320 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 400 (DN400) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 495 / 407 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056322
DN 400 (DN400)
PN 25 (PN25)
514
407
3,00
DIN 7715 T5 P2
RA-ID 056322 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 400 (DN400) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 514 / 407 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056324
DN 400 (DN400)
PN 40 (PN40)
546
407
3,00
DIN 7715 T5 P2
RA-ID 056324 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 400 (DN400) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 546 / 407 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056326
DN 400 (DN400)
PN 63 (PN63)
543
415
3,00
DIN 7715 T5 P2
RA-ID 056326 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 400 (DN400) PN 63 (PN63) nach DIN EN 1514-1 IBC; Ø 543 / 415 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056327
DN 450 (DN450)
PN 6 (PN6)
528
458
3,00
DIN 7715 T5 P2
RA-ID 056327 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 450 (DN450) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 528 / 458 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056329
DN 450 (DN450)
PN 10 (PN10)
539
458
3,00
DIN 7715 T5 P2
RA-ID 056329 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 450 (DN450) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 539 / 458 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056331
DN 450 (DN450)
PN 16 (PN16)
555
458
3,00
DIN 7715 T5 P2
RA-ID 056331 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 450 (DN450) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 555 / 458 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056270
DN 450 (DN450)
PN 25 (PN25)
564
458
3,00
DIN 7715 T5 P2
RA-ID 056270 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 450 (DN450) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 564 / 458 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056272
DN 450 (DN450)
PN 40 (PN40)
571
458
3,00
DIN 7715 T5 P2
RA-ID 056272 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 450 (DN450) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 571 / 458 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056274
DN 500 (DN500)
PN 6 (PN6)
578
508
3,00
DIN 7715 T5 P2
RA-ID 056274 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 500 (DN500) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 578 / 508 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056276
DN 500 (DN500)
PN 10 (PN10)
594
508
3,00
DIN 7715 T5 P2
RA-ID 056276 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 500 (DN500) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 594 / 508 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056278
DN 500 (DN500)
PN 16 (PN16)
617
508
3,00
DIN 7715 T5 P2
RA-ID 056278 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 500 (DN500) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 617 / 508 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056280
DN 500 (DN500)
PN 25 (PN25)
624
508
3,00
DIN 7715 T5 P2
RA-ID 056280 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 500 (DN500) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 624 / 508 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056282
DN 500 (DN500)
PN 40 (PN40)
628
508
3,00
DIN 7715 T5 P2
RA-ID 056282 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 500 (DN500) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 628 / 508 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056284
DN 600 (DN600)
PN 6 (PN6)
679
610
3,00
DIN 7715 T5 P2
RA-ID 056284 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 600 (DN600) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 679 / 610 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056286
DN 600 (DN600)
PN 10 (PN10)
695
610
3,00
DIN 7715 T5 P2
RA-ID 056286 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 600 (DN600) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 695 / 610 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056288
DN 600 (DN600)
PN 16 (PN16)
734
610
3,00
DIN 7715 T5 P2
RA-ID 056288 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 600 (DN600) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 734 / 610 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056290
DN 600 (DN600)
PN 25 (PN25)
731
610
3,00
DIN 7715 T5 P2
RA-ID 056290 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 600 (DN600) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 731 / 610 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056292
DN 600 (DN600)
PN 40 (PN40)
747
610
3,00
DIN 7715 T5 P2
RA-ID 056292 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 600 (DN600) PN 40 (PN40) nach DIN EN 1514-1 IBC; Ø 747 / 610 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056294
DN 700 (DN700)
PN 6 (PN6)
784
712
3,00
DIN 7715 T5 P2
RA-ID 056294 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 700 (DN700) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 784 / 712 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056296
DN 700 (DN700)
PN 10 (PN10)
810
712
3,00
DIN 7715 T5 P2
RA-ID 056296 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 700 (DN700) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 810 / 712 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056298
DN 700 (DN700)
PN 16 (PN16)
804
712
3,00
DIN 7715 T5 P2
RA-ID 056298 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 700 (DN700) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 804 / 712 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056300
DN 700 (DN700)
PN 25 (PN25)
833
712
3,00
DIN 7715 T5 P2
RA-ID 056300 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 700 (DN700) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 833 / 712 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056303
DN 800 (DN800)
PN 6 (PN6)
890
813
3,00
DIN 7715 T5 P2
RA-ID 056303 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 800 (DN800) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 890 / 813 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056305
DN 800 (DN800)
PN 10 (PN10)
917
813
3,00
DIN 7715 T5 P2
RA-ID 056305 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 800 (DN800) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 917 / 813 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056307
DN 800 (DN800)
PN 16 (PN16)
911
813
3,00
DIN 7715 T5 P2
RA-ID 056307 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 800 (DN800) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 911 / 813 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056309
DN 800 (DN800)
PN 25 (PN25)
942
813
3,00
DIN 7715 T5 P2
RA-ID 056309 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 800 (DN800) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 942 / 813 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056333
DN 900 (DN900)
PN 6 (PN6)
990
915
3,00
DIN 7715 T5 P2
RA-ID 056333 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 900 (DN900) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 990 / 915 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056335
DN 900 (DN900)
PN 10 (PN10)
1017
915
3,00
DIN 7715 T5 P2
RA-ID 056335 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 900 (DN900) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 1017 / 915 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056337
DN 900 (DN900)
PN 16 (PN16)
1011
915
3,00
DIN 7715 T5 P2
RA-ID 056337 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 900 (DN900) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 1011 / 915 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056339
DN 900 (DN900)
PN 25 (PN25)
1042
915
3,00
DIN 7715 T5 P2
RA-ID 056339 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 900 (DN900) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 1042 / 915 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056342
DN 1000 (DN1000)
PN 6 (PN6)
1090
1016
3,00
DIN 7715 T5 P2
RA-ID 056342 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 1000 (DN1000) PN 6 (PN6) nach DIN EN 1514-1 IBC; Ø 1090 / 1016 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056344
DN 1000 (DN1000)
PN 10 (PN10)
1124
1016
3,00
DIN 7715 T5 P2
RA-ID 056344 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 1000 (DN1000) PN 10 (PN10) nach DIN EN 1514-1 IBC; Ø 1124 / 1016 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056346
DN 1000 (DN1000)
PN 16 (PN16)
1128
1016
3,00
DIN 7715 T5 P2
RA-ID 056346 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 1000 (DN1000) PN 16 (PN16) nach DIN EN 1514-1 IBC; Ø 1128 / 1016 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
056348
DN 1000 (DN1000)
PN 25 (PN25)
1154
1016
3,00
DIN 7715 T5 P2
RA-ID 056348 — EPDM 67 Shore A PO KTW; -40°C - +120°C; Trinkwasserzulassung; Flachdichtung DN 1000 (DN1000) PN 25 (PN25) nach DIN EN 1514-1 IBC; Ø 1154 / 1016 x 3,00; Toleranzen entsprechend DIN 7715 T5 P2; Farbe schwarz
No items found.
No items found.

Flachdichtungen nach DIN EN 1514-1 IBC aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern

RA-ID
Nennweite [DN]
Nenndruck [PN]
Außendurchmesser Ø D [mm]
Innendurchmesser Ø d1 [mm]
Stärke [mm]
Anzahl der Löcher
Loch Ø d2 [mm]
Lochkreis Ø k [mm]
Toleranz Norm
No items found.
No items found.
No items found.

Flachdichtungen nach DIN EN 1514-1 IBC aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern

RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.

RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.

RA-ID
Nennweite [DN]
Ausführung
d3 [mm]
d11 [mm]
d15 [mm]
g [mm]
r [mm]
s [mm]
Werkstoff
Farbe
Bemerkungen
No items found.
No items found.

Flachdichtungen nach DIN EN 1514-1 IBC aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern

BS1806 / AS568B Nr.
Innen Ø d1 [mm]
x
Schnur Ø d2 [mm]
Tol. d1 [mm]
Tol. d2 [mm]
Innen Ø d1 [Zoll]
x
Schnur Ø d2 [Zoll]
Tol. d1 [Zoll]
Tol. d2 [Zoll]
Nennmaß Innen Ø d1 [Zoll]
Nennmaß Außen Ø [Zoll]
Nennmaß Schnur Ø d2 [Zoll]
No items found.
No items found.
No items found.
No items found.
No items found.
No items found.

Flachdichtungen nach DIN EN 1514-1 IBC aus Werkstoff EPDM 67 Shore A PO KTW in Stärke 3mm mit Abmessungen und Artikelnummern

RA-ID
Durchmesser [mm]
Standard Bundlänge [m]
Toleranz Norm
No items found.
No items found.

Als Hersteller von Dichtungen ist natürlich die Herstellung von abweichenden Stärken, Abmessungen, Formen, Normen oder Ausführungen nach Kundenvorgabe oder Zeichnung auf Anfrage möglich.
